در سیستمهای لولهکشی صنعتی، تنها انتخاب لوله مناسب برای ایجاد یک اتصال مطمئن کافی نیست، بلکه نوع اتصال و قطعات مکمل آن نیز نقش تعیینکنندهای در کیفیت، ایمنی و دوام شبکه دارند. در میان این قطعات، فلنج یکی از مهمترین اجزای اتصال در خطوط لوله، تجهیزات صنعتی، شیرآلات و مخازن به شمار میرود. با این حال، در بسیاری از خطوط لوله، بهویژه در سامانههای پلیاتیلن، استفاده از فلنج بهتنهایی کافی نیست و باید از قطعهای به نام رینگ فلنج نیز استفاده شود. در این مقاله، رینگ فلنج را بهصورت تخصصی و منسجم بررسی میکنیم و کاربرد آن را در لولهکشی صنعتی و بهخصوص در خطوط پلیاتیلن توضیح میدهیم.

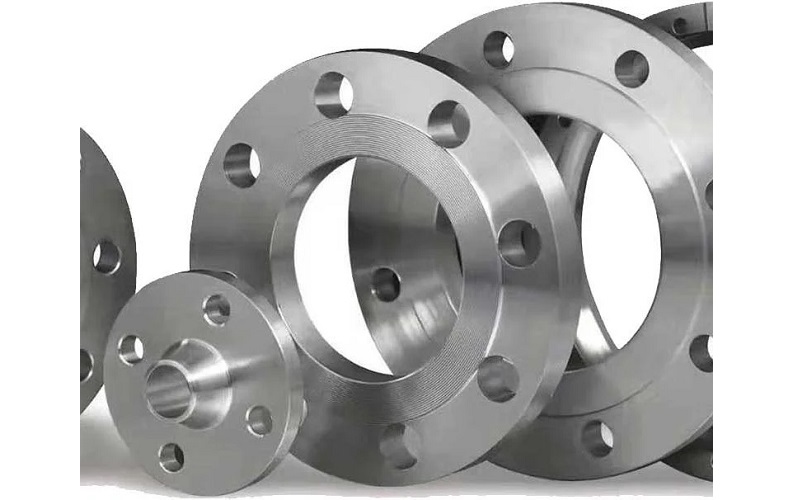

فلنج چیست و چه کاربردی دارد؟
فلنج یکی از اتصالات مهم در خطوط لوله است که برای متصل کردن دو لوله، اتصال لوله به شیرآلات، مخازن، پمپها یا سایر تجهیزات صنعتی مورد استفاده قرار میگیرد. این قطعه معمولاً به شکل دیسکی ساخته میشود و دارای سوراخهایی در اطراف خود است تا از طریق پیچ و مهره به فلنج مقابل متصل شود. وجود این ساختار باعث میشود اتصال فلنجی در مقایسه با برخی روشهای دیگر، قابلیت باز و بسته شدن و تعمیرپذیری بالاتری داشته باشد.

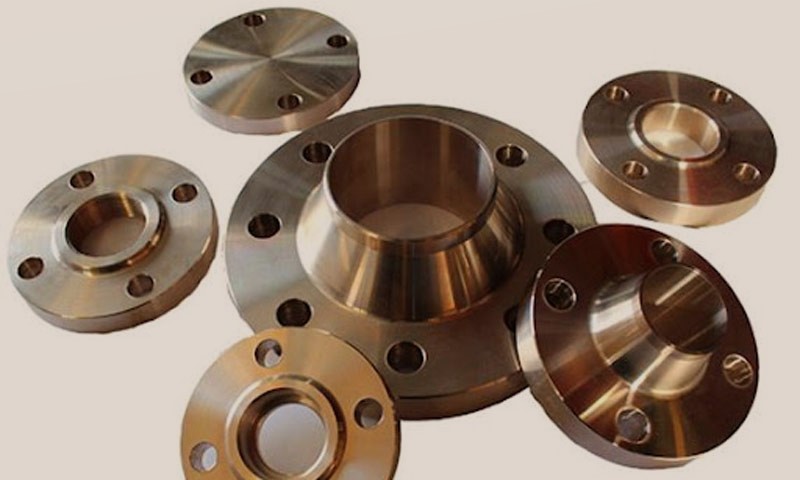

فلنجها بسته به نوع کاربرد، فشار کاری، نحوه اتصال و شرایط سرویس در انواع مختلفی تولید میشوند. از رایجترین آنها میتوان به فلنج گلودار، فلنج اسلیپون، فلنج کور، فلنج رزوهای و فلنج ساکت ولد اشاره کرد. در همه این موارد، هدف اصلی ایجاد یک اتصال ایمن، آببند و قابل اطمینان است.

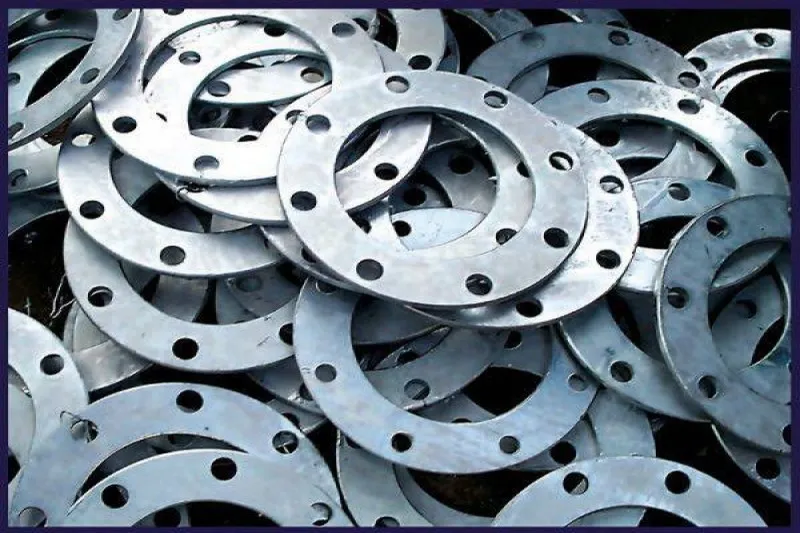

رینگ فلنج چیست؟
رینگ فلنج قطعهای حلقهای شکل است که معمولاً از جنس فولاد یا فولاد با پوشش گالوانیزه تولید میشود و در اتصالات فلنجی، بهویژه در لولههای پلیاتیلن، نقش تقویتکننده و نگهدارنده اتصال را بر عهده دارد. این قطعه بهطور مستقیم وظیفه آببندی ندارد، بلکه وظیفه اصلی آن ایجاد استحکام مکانیکی لازم برای اتصال فلنجی و فراهم کردن محل بستن پیچ و مهرهها است.
در بسیاری از سیستمهای پلیاتیلن، لوله بهتنهایی توان تحمل مستقیم نیروهای فشاری ناشی از بستن پیچ و مهره فلنج را ندارد. به همین دلیل، از رینگ فلنج فولادی در کنار فلنج یا سر فلنج پلیاتیلن استفاده میشود تا تنشهای مکانیکی بهدرستی توزیع شوند و اتصال از استحکام کافی برخوردار باشد. به بیان ساده، رینگ فلنج یک قطعه پشتیبان در اتصال فلنجی است که بدون آن، اتصال در بسیاری از کاربردها کامل و مطمئن نخواهد بود.
تفاوت فلنج و رینگ فلنج
یکی از نکاتی که باید بهصورت روشن توضیح داده شود، تفاوت فلنج با رینگ فلنج است. این دو قطعه اگرچه در کنار هم استفاده میشوند، اما یکسان نیستند. فلنج معمولاً قطعهای است که مستقیماً در ساختار اتصال حضور دارد و سطوح آببندی، نوع اتصال و فرم اصلی آن مشخص است. اما رینگ فلنج در واقع یک حلقه فلزی پشتیبان است که برای استحکامبخشی به اتصال، مخصوصاً در لولههای پلیاتیلن، مورد استفاده قرار میگیرد.
در خطوط فلزی، خود فلنج معمولاً استحکام مکانیکی کافی دارد، اما در سیستمهای پلیاتیلن، معمولاً از ترکیب سر فلنج پلیاتیلن به همراه رینگ فلنج فولادی استفاده میشود. در این ساختار، سر فلنج پلیاتیلن به لوله جوش میشود و رینگ فلنج فولادی روی آن قرار میگیرد تا امکان بستن پیچ و مهره و اتصال به فلنج مقابل فراهم شود.
کاربرد رینگ فلنج فولادی
مهمترین کاربرد رینگ فلنج فولادی در خطوط لوله پلیاتیلن است. در این خطوط، برای اتصال لوله به شیرآلات، اتصالات فلزی، پمپها، تجهیزات صنعتی یا سایر بخشهای شبکه، از اتصال فلنجی استفاده میشود. از آنجا که پلیاتیلن در برابر تمرکز تنش ناشی از بستن پیچ و مهره مانند فولاد رفتار نمیکند، وجود رینگ فلنج فولادی ضروری است.
رینگ فلنج فولادی باعث میشود نیروی حاصل از سفت شدن پیچها بهصورت یکنواختتری توزیع شود و اتصال، شکل پایدارتر و مقاومتری داشته باشد. این موضوع در خطوط انتقال آب، شبکههای آبرسانی، ایستگاههای پمپاژ، سامانههای فاضلاب، تأسیسات صنعتی و شبکههای آبیاری اهمیت زیادی دارد. هر جا که لوله پلیاتیلن نیاز به اتصال به یک فلنج فلزی یا تجهیز فلنجدار داشته باشد، معمولاً رینگ فلنج نیز بخشی از این اتصال خواهد بود.
چرا در لوله پلی اتیلن از رینگ فلنج استفاده میشود؟
لوله پلیاتیلن مزایای زیادی مانند مقاومت شیمیایی بالا، وزن کم، انعطافپذیری مناسب و مقاومت در برابر خوردگی دارد، اما برای اتصال به فلنج فلزی نیاز به یک قطعه واسط مقاوم دارد. اگر بخواهیم فشار ناشی از پیچ و مهره را مستقیماً به بدنه پلیاتیلن وارد کنیم، احتمال تغییر شکل، کاهش کیفیت اتصال یا حتی آسیب موضعی وجود دارد. به همین دلیل، رینگ فلنج فولادی بهعنوان یک قطعه تقویتکننده استفاده میشود.
این موضوع بهویژه در سایزهای بالا و فشارهای کاری بیشتر اهمیت دارد. در چنین شرایطی، بدون استفاده از رینگ مناسب، اتصال نمیتواند استحکام لازم را در بلندمدت حفظ کند. به همین علت، در بسیاری از پروژههای اجرایی، استفاده از رینگ فلنج فولادی برای اتصال فلنجی لوله پلیاتیلن یک الزام فنی محسوب میشود.

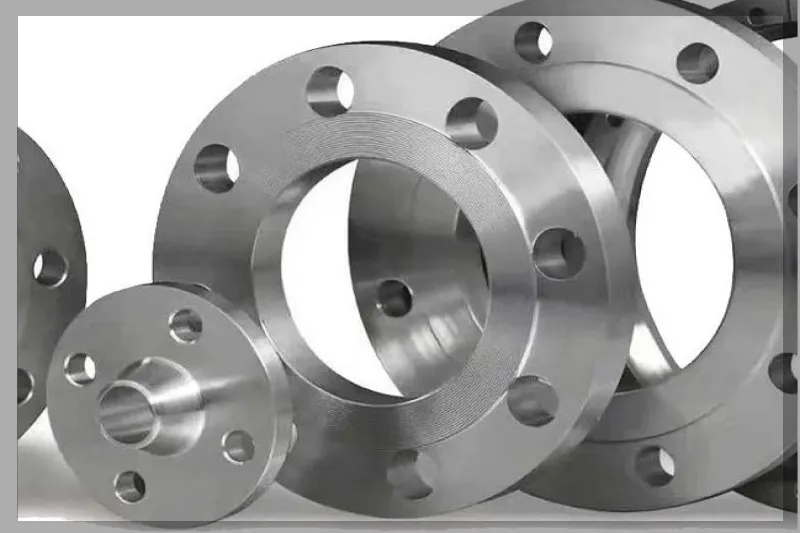

جنس رینگ فلنج فولادی
رینگ فلنجها معمولاً از فولاد تولید میشوند و بسته به شرایط کاری، ممکن است با پوششهای محافظ نیز عرضه شوند. رینگ فلنج فولادی ساده در محیطهایی که احتمال خوردگی کمتر است کاربرد دارد، اما در بسیاری از پروژهها از رینگ فلنج گالوانیزه گرم یا گالوانیزه سرد استفاده میشود تا مقاومت بیشتری در برابر رطوبت و خوردگی ایجاد شود.
در انتخاب جنس و نوع پوشش، شرایط محیطی نقش مهمی دارد. برای مثال، در شبکههای مدفون، مناطق مرطوب، خطوط انتقال آب یا محیطهای خورنده، استفاده از پوشش مناسب اهمیت بیشتری پیدا میکند. در غیر این صورت، خوردگی رینگ میتواند به کاهش عمر اتصال و ایجاد مشکلات مکانیکی در سیستم منجر شود.
ابعاد و استاندارد رینگ فلنج
رینگ فلنجهای فولادی معمولاً بر اساس استانداردهای ابعادی مشخص تولید میشوند تا امکان هماهنگی آنها با فلنجها، لولهها و تجهیزات مختلف فراهم باشد. در تولید این قطعات، قطر داخلی، قطر خارجی، تعداد سوراخها، قطر سوراخ پیچ و ضخامت رینگ از مهمترین پارامترها هستند. بر خلاف تصور برخی خریداران، معیار اصلی انتخاب رینگ فلنج، فقط وزن آن نیست، بلکه تطابق ابعادی دقیق با استاندارد فلنج و فشار کاری سیستم اهمیت بیشتری دارد.
این قطعات معمولاً در بازه وسیعی از سایزها تولید میشوند و میتوانند از قطرهای پایین تا سایزهای بزرگ مورد استفاده در خطوط انتقال را پوشش دهند. ضخامت رینگ نیز باید متناسب با فشار کاری و الزامات مکانیکی اتصال انتخاب شود. هرچه فشار و تنش مکانیکی بیشتر باشد، انتخاب رینگ با ضخامت مناسب اهمیت بالاتری خواهد داشت.
روش استفاده از رینگ فلنج
در اتصالات پلیاتیلن، رینگ فلنج معمولاً به همراه سر فلنج پلیاتیلن به کار میرود. ابتدا رینگ روی لوله قرار داده میشود، سپس سر فلنج پلیاتیلن به انتهای لوله جوش داده میشود. پس از آن، لوله مجهز به سر فلنج و رینگ، در مقابل فلنج تجهیز یا لوله دیگر قرار میگیرد. بین دو سطح فلنج نیز یک گسکت یا واشر مناسب قرار میگیرد تا آببندی اتصال انجام شود.
در مرحله نهایی، پیچ و مهرهها از سوراخهای رینگ و فلنج عبور داده شده و بهصورت اصولی سفت میشوند. نکته مهم این است که بستن پیچها باید بهصورت متقارن و کنترلشده انجام شود تا فشار بهطور یکنواخت توزیع شود. اگر پیچها به شکل نامتوازن بسته شوند، ممکن است آببندی بهدرستی انجام نشود یا به اتصال تنش اضافی وارد شود.

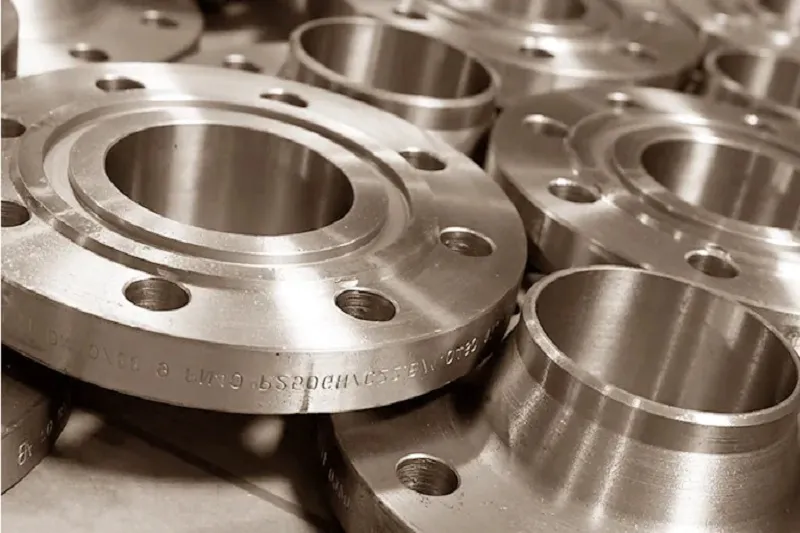

اجزای اصلی یک اتصال فلنجی کامل
برای ایجاد یک اتصال فلنجی مطمئن، فقط وجود فلنج یا رینگ کافی نیست. این اتصال معمولاً از چند جزء مکمل تشکیل میشود، از جمله فلنج یا سر فلنج، رینگ فلنج، گسکت و پیچ و مهره. هر یک از این اجزا نقش خاصی در اتصال دارند. گسکت وظیفه آببندی را بر عهده دارد، پیچ و مهره نیروی فشاری لازم را ایجاد میکنند و رینگ فلنج استحکام مکانیکی اتصال را افزایش میدهد.
نکته دیگر این است که انتخاب اشتباه گسکت یا سفت کردن غیر اصولی پیچها میتواند حتی با وجود رینگ فلنج مناسب، باعث نشتی در اتصال شود. بنابراین عملکرد صحیح اتصال فلنجی به هماهنگی همه اجزا بستگی دارد، نه فقط به کیفیت یک قطعه.
مزایای استفاده از رینگ فلنج فولادی
استفاده از رینگ فلنج فولادی در خطوط لوله مزایای مهمی دارد. این قطعه باعث افزایش استحکام اتصال فلنجی میشود و امکان اتصال مطمئن لوله پلیاتیلن به تجهیزات فلنجدار را فراهم میکند. همچنین توزیع بهتر تنش، کاهش احتمال تغییر شکل موضعی و بهبود دوام اتصال از دیگر مزایای آن است. در کنار این موارد، اگر رینگ بر اساس استاندارد مناسب انتخاب شود، نصب و سرویسپذیری اتصال نیز بهتر خواهد بود.
نکات مهم در خرید رینگ فلنج فولادی
در زمان خرید رینگ فلنج فولادی باید به چند عامل کلیدی توجه کرد. مهمترین مورد، تطابق سایز رینگ با لوله و فلنج مورد استفاده است. علاوه بر آن، کلاس فشاری، ضخامت رینگ، نوع پوشش محافظ، دقت سوراخکاری و کیفیت ساخت نیز اهمیت زیادی دارد. رینگ باید با استاندارد فلنج مقابل هماهنگ باشد، در غیر این صورت ممکن است سوراخها یا ابعاد بهدرستی با هم منطبق نشوند.
همچنین در پروژههای مربوط به لوله پلیاتیلن، باید بررسی شود که رینگ با نوع سر فلنج و فشار کاری سیستم سازگار باشد. خرید قطعه صرفاً بر اساس قیمت پایین، بدون توجه به استاندارد و کیفیت، ممکن است در آینده باعث نشتی، خرابی اتصال یا هزینههای تعمیر شود.
جمع بندی
رینگ فلنج قطعهای حلقهای و معمولاً فولادی است که در اتصالات فلنجی، بهویژه در خطوط لوله پلیاتیلن، نقش بسیار مهمی در ایجاد استحکام مکانیکی اتصال دارد. این قطعه در کنار سر فلنج، گسکت و پیچ و مهره، بخشی از یک اتصال فلنجی کامل را تشکیل میدهد و باعث میشود لوله بتواند بهصورت ایمن و مطمئن به فلنج مقابل، شیرآلات یا تجهیزات صنعتی متصل شود.
کاربرد رینگ های فلنج فولادی بیشتر در جایی اهمیت پیدا میکند که لوله پلیاتیلن به یک اتصال مقاوم، قابل باز و بسته شدن و قابل اعتماد نیاز دارد. انتخاب صحیح این قطعه باید بر اساس سایز، استاندارد، فشار کاری، نوع پوشش و شرایط محیطی انجام شود.
