روش های تولید فلنج

فلنج یکی از مهم‌ترین اجزای سیستم‌های پایپینگ و تأسیسات صنعتی است که برای اتصال لوله‌ها، شیرآلات، تجهیزات و مخازن به کار می‌رود. کیفیت فلنج به‌طور مستقیم بر آب‌بندی، ایمنی، تحمل فشار و طول عمر شبکه لوله‌کشی اثر می‌گذارد. به همین دلیل، آشنایی با روش های تولید فلنج برای خریداران، پیمانکاران، مهندسان و فعالان حوزه تأسیسات اهمیت زیادی دارد.

در این مقاله، مراحل ساخت فلنج، تفاوت فلنج فورج و ریخته گری، مواد اولیه مورد استفاده، کنترل کیفیت و نکات مهم خرید را بررسی می‌کنیم تا کاربر بتواند با دیدی دقیق‌تر فلنج مناسب پروژه خود را انتخاب کند.

فلنج چیست و چرا روش تولید آن اهمیت دارد؟

فلنج قطعه‌ای دیسکی‌شکل است که معمولاً با پیچ و مهره، گسکت و اتصالات استاندارد در خطوط لوله نصب می‌شود. این قطعه امکان اتصال، جداسازی، تعمیر و نگهداری آسان‌تر تجهیزات را فراهم می‌کند.

اما نکته اصلی اینجاست که همه فلنج‌ها از نظر کیفیت ساخت، خواص مکانیکی و کاربرد یکسان نیستند. روش تولید فلنج تعیین می‌کند که این قطعه تا چه اندازه در برابر فشار، دما، تنش مکانیکی، خوردگی و نشتی مقاوم باشد. به همین دلیل، در پروژه‌های صنعتی، تنها ظاهر فلنج ملاک نیست و فرآیند ساخت آن نقش تعیین‌کننده‌ای در عملکرد نهایی دارد.

روش های اصلی تولید فلنج

به‌طور کلی فلنج‌ها با دو روش اصلی تولید می‌شوند، فلنج فورج یا آهنگری و فلنج ریخته گری. در برخی موارد، عملیات برش از ورق و ماشینکاری نیز برای تولید برخی انواع فلنج یا قطعات اولیه به کار می‌رود، اما در صنایع حساس معمولاً فلنج‌های فورج به دلیل استحکام بالاتر ترجیح داده می‌شوند.

تولید فلنج به روش فورج

در روش فورج، قطعه فلزی پس از رسیدن به دمای مناسب، تحت فشار کنترل‌شده قرار می‌گیرد تا به شکل موردنظر برسد. این روش باعث بهبود ساختار متالورژیکی، فشردگی بیشتر بافت فلز و افزایش مقاومت مکانیکی می‌شود. به همین دلیل، فلنج‌های فورج در خطوط فشار بالا، دمای بالا و سرویس‌های حساس کاربرد گسترده‌ای دارند.

تولید فلنج به روش ریخته گری

در روش ریخته گری، فلز مذاب در قالب ریخته می‌شود تا شکل فلنج ایجاد شود. این روش برای تولید برخی قطعات با شکل‌های خاص یا هزینه کمتر کاربرد دارد، اما معمولاً از نظر یکنواختی ساختار داخلی، مقاومت ضربه‌ای و تحمل تنش، در سطح پایین‌تری نسبت به فورج قرار می‌گیرد. به همین دلیل در کاربردهای بسیار حساس، استفاده از فلنج ریخته گری باید با بررسی دقیق استانداردها و شرایط سرویس انجام شود.

مراحل تولید فلنج

فرآیند ساخت فلنج را می‌توان در چند مرحله اصلی دسته‌بندی کرد. هر یک از این مراحل بر کیفیت نهایی محصول اثر مستقیم دارد و کوچک‌ترین خطا در هر بخش می‌تواند باعث کاهش استحکام، خطای ابعادی یا حتی نشتی در زمان بهره‌برداری شود.

1. انتخاب و کنترل مواد اولیه

اولین و مهم‌ترین مرحله در تولید فلنج، انتخاب مواد اولیه مناسب است. جنس فلنج با توجه به نوع سیال، فشار کاری، دمای سرویس و شرایط محیطی تعیین می‌شود. متداول‌ترین مواد مورد استفاده در ساخت فلنج عبارت‌اند از فولاد کربنی، فولاد ضد زنگ و فولاد آلیاژی.

فولاد کربنی به دلیل استحکام مناسب، قیمت اقتصادی و قابلیت ماشینکاری مطلوب، یکی از پرکاربردترین گزینه‌ها در تولید فلنج است. این نوع فلنج در بسیاری از خطوط صنعتی و ساختمانی استفاده می‌شود.

فولاد ضد زنگ زمانی انتخاب می‌شود که مقاومت در برابر خوردگی اهمیت بالایی داشته باشد. در صنایع غذایی، دارویی، شیمیایی و محیط‌های مرطوب یا خورنده، فلنج استنلس استیل عملکرد بسیار بهتری نسبت به فولاد کربنی دارد.

فولاد آلیاژی نیز برای شرایط سخت‌تر مانند فشار بالا، دمای بالا و محیط‌های دارای تنش زیاد مناسب است. این دسته از فلنج‌ها در پالایشگاه‌ها، نیروگاه‌ها و واحدهای فرایندی سنگین کاربرد فراوان دارند.

در این مرحله، علاوه بر ظاهر ماده اولیه، ترکیب شیمیایی، خواص مکانیکی، شماره ذوب، گواهی متریال و قابلیت ردیابی نیز بررسی می‌شود. کیفیت مواد اولیه پایه و اساس کیفیت فلنج نهایی است.

2. برشکاری و آماده‌سازی قطعه اولیه

پس از انتخاب متریال، قطعه خام باید با ابعاد مناسب برای ورود به مراحل بعدی آماده شود. این کار با روش‌های برش مختلف انجام می‌شود. بسته به شکل، ضخامت و جنس قطعه، از تجهیزات متنوعی مانند دستگاه برش CNC، برش شعله، برش پلاسما یا برش لیزری استفاده می‌شود.

در این مرحله، دقت ابعادی اهمیت زیادی دارد، زیرا اگر قطعه اولیه به‌درستی برش نخورد، در مراحل آهنگری و ماشینکاری نیز مشکلاتی ایجاد خواهد شد. علاوه بر این، کاهش ضایعات متریال و بهینه‌سازی مصرف مواد، یکی از اهداف مهم این بخش است.

3. گرمایش قطعه

در تولید فلنج فورج، قطعه اولیه پیش از شکل‌دهی باید تا دمای مشخصی گرم شود. این گرمایش باعث می‌شود فلز نرم‌تر و شکل‌پذیرتر شود و نیروی لازم برای تغییر فرم آن کاهش یابد.

بازه دمایی گرمایش به نوع آلیاژ بستگی دارد، اما در بسیاری از موارد دمای آهنگری فلنج بین حدود 1000 تا 1250 درجه سانتی‌گراد قرار می‌گیرد. کنترل دقیق دما در این مرحله بسیار مهم است، زیرا گرمایش ناکافی می‌تواند باعث ترک یا عدم شکل‌گیری مناسب شود و گرمایش بیش از حد نیز ممکن است به اکسیداسیون، افت خواص مکانیکی یا کربن‌زدایی منجر شود.

4. شکل‌دهی یا فورج

در این مرحله، قطعه گرم‌شده تحت فشار پرس یا چکش آهنگری قرار می‌گیرد تا فرم نهایی یا نیمه‌نهایی فلنج ایجاد شود. نسبت آهنگری، فشار اعمالی، سرعت تغییر شکل و دمای قطعه همگی بر کیفیت نهایی فلنج تأثیرگذار هستند.

مزیت اصلی فورج این است که ساختار داخلی فلز فشرده‌تر و یکنواخت‌تر می‌شود. این موضوع مقاومت به ضربه، استحکام کششی، مقاومت خستگی و تحمل فشار را بهبود می‌دهد. به همین دلیل، فلنج‌های فورج برای خطوط حساس و کاربردهای سنگین انتخاب مناسب‌تری هستند.

در برخی فرایندها، پس از فورج، پلیسه‌ها و اضافات ناشی از قالب‌گیری نیز حذف می‌شود تا قطعه برای مرحله بعد آماده شود.

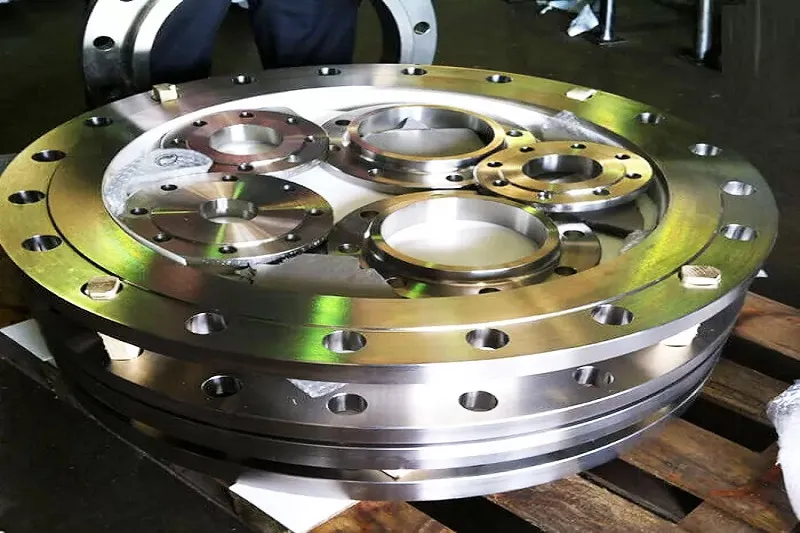

5. پیرایش و حذف اضافات

پس از شکل‌دهی، بخش‌های اضافی و ناصاف فلنج باید حذف شود. این مرحله که گاهی با برش و پیرایش همراه است، باعث می‌شود قطعه به ابعاد دقیق‌تری نزدیک شود و برای عملیات حرارتی و ماشینکاری آماده گردد.

اگر این مرحله با دقت انجام نشود، فلنج در مرحله نصب یا آب‌بندی با مشکل مواجه خواهد شد. حذف مناسب پلیسه‌ها همچنین به بهبود ظاهر و ایمنی قطعه کمک می‌کند.

6. عملیات حرارتی

عملیات حرارتی یکی از مهم‌ترین بخش‌های فرآیند تولید فلنج است. هدف از این مرحله، بهبود خواص مکانیکی، کاهش تنش‌های داخلی و تنظیم ساختار متالورژیکی فلنج است. بسته به نوع متریال و الزامات استاندارد، عملیات‌هایی مانند نرمالایزینگ، آنیلینگ، کوئنچ و تمپرینگ انجام می‌شود.

کنترل دمای عملیات حرارتی، زمان نگهداری و نرخ سرد شدن در این مرحله بسیار حیاتی است. اگر این پارامترها به‌درستی تنظیم نشوند، ممکن است فلنج به خواص مکانیکی موردنیاز نرسد یا دچار تردی و افت استحکام شود. در فلنج‌های صنعتی، عملیات حرارتی صحیح نقش زیادی در تحمل فشار و طول عمر قطعه دارد.

7. ماشینکاری فلنج

پس از شکل‌دهی و عملیات حرارتی، فلنج وارد مرحله ماشینکاری می‌شود. در این بخش، سطوح آب‌بندی، قطر داخلی، قطر خارجی، ضخامت، محل سوراخ‌های پیچ و در صورت نیاز رزوه‌ها با دقت بالا ماشینکاری می‌شوند.

ماشینکاری دقیق باعث می‌شود فلنج با استانداردهای ابعادی مطابقت داشته باشد و هنگام نصب به‌درستی روی خط قرار گیرد. کیفیت سطح فلنج نیز در این مرحله اهمیت زیادی دارد، زیرا سطح نامناسب می‌تواند عملکرد گسکت را مختل کرده و باعث نشتی شود.

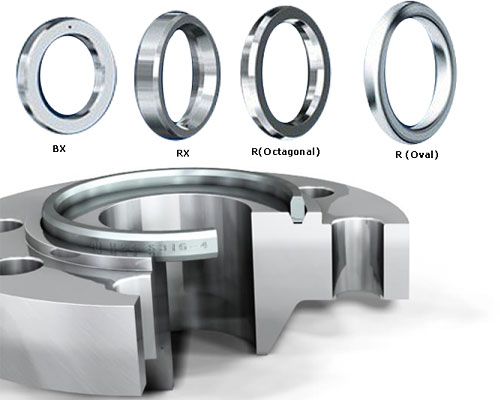

از جمله عملیات متداول ماشینکاری می‌توان به تراشکاری، سوراخ‌کاری، قلاویزکاری و ایجاد شیار یا فیس مناسب برای آب‌بندی اشاره کرد. نوع فیس فلنج مانند Raised Face ، Flat Face یا Ring Type Joint نیز بر اساس استاندارد و کاربرد، در همین مرحله شکل می‌گیرد.

8. آزمون‌های غیرمخرب و کنترل کیفی میانی

در تولید فلنج‌های صنعتی، کنترل ظاهری به‌تنهایی کافی نیست. برای اطمینان از سلامت داخلی قطعه، از آزمون‌های غیرمخرب استفاده می‌شود. تست التراسونیک برای بررسی عیوب داخلی، تست ذرات مغناطیسی برای شناسایی ترک‌های سطحی و نزدیک به سطح، و تست رادیوگرافی یا پرتونگاری برای کشف حفرات و ناپیوستگی‌های داخلی از جمله روش‌های رایج در این بخش هستند.

اهمیت این مرحله در آن است که برخی عیوب با چشم قابل تشخیص نیستند، اما در زمان کارکرد تحت فشار می‌توانند به شکست ناگهانی، نشتی یا آسیب جدی در سیستم منجر شوند. در پروژه‌های حرفه‌ای، ارائه گزارش آزمون و مدارک کنترل کیفیت برای هر بچ تولیدی بسیار مهم است.

9. اسیدشویی، تمیزکاری و پوشش ضد خوردگی

پس از اتمام مراحل اصلی ساخت، فلنج ممکن است تحت فرایند تمیزکاری شیمیایی یا اسیدشویی قرار گیرد تا اکسیدها، پوسته‌های سطحی و آلودگی‌ها حذف شوند. این کار به‌ویژه در فلنج‌های استنلس استیل برای بهبود کیفیت سطح و افزایش مقاومت خوردگی اهمیت دارد.

سپس با توجه به جنس فلنج و شرایط محیطی، از پوشش‌های محافظ مانند روغن ضد زنگ، رنگ صنعتی، گالوانیزه یا سایر روش‌های ضد خوردگی استفاده می‌شود. انتخاب پوشش مناسب باعث می‌شود فلنج در زمان انبارش، حمل‌ونقل و حتی بهره‌برداری در محیط‌های خورنده دوام بیشتری داشته باشد.

10. بازرسی نهایی، مارکینگ و انبارش

در آخرین مرحله، فلنج از نظر ابعاد، کیفیت سطح، خواص مکانیکی، انطباق با استاندارد و صحت اطلاعات شناسایی بررسی می‌شود. سپس اطلاعاتی مانند گرید متریال، سایز، کلاس فشاری، شماره ذوب یا بچ تولید و استاندارد ساخت روی فلنج حک یا مارک می‌شود.

این علامت‌گذاری برای ردیابی محصول اهمیت زیادی دارد. در صورت بروز مشکل در آینده، با استفاده از این اطلاعات می‌توان به سوابق تولید، متریال مصرفی و نتایج آزمون‌ها دسترسی پیدا کرد. پس از آن، فلنج‌ها بسته‌بندی و در شرایط مناسب انبار می‌شوند تا از آسیب‌دیدگی، زنگ‌زدگی یا آلودگی سطحی جلوگیری شود.

تفاوت فلنج فورج و فلنج ریخته گری

این تفاوت فقط به روش ساخت محدود نمی‌شود، بلکه بر عملکرد و محدوده کاربرد فلنج نیز اثر می‌گذارد.

فلنج فورج از طریق اعمال فشار و شکل‌دهی گرم تولید می‌شود. این روش باعث فشردگی بهتر ساختار فلز، استحکام بیشتر و کاهش احتمال وجود حفره‌های داخلی می‌شود. به همین دلیل، فلنج فورج معمولاً انتخاب اول برای سرویس‌های حساس، فشار بالا و خطوط حیاتی است.

در مقابل، فلنج ریخته گری از انجماد فلز مذاب در قالب به دست می‌آید. این روش در برخی کاربردها از نظر اقتصادی مناسب‌تر است، اما در صورت کنترل کیفی ضعیف، احتمال وجود تخلخل، حفره و ناهمگنی ساختاری در آن بیشتر خواهد بود. به همین دلیل، برای انتخاب بین این دو نوع فلنج باید نوع کاربری، استاندارد پروژه و سطح حساسیت سیستم را در نظر گرفت.

فلنج بر اساس چه استانداردهایی تولید می‌شود؟

فلنج‌ها معمولاً بر اساس استانداردهای بین‌المللی مشخصی تولید می‌شوند و رعایت این استانداردها برای اطمینان از ابعاد، فشار کاری، جنس و الزامات آزمون ضروری است.

از مهم‌ترین استانداردهای رایج می‌توان به ASME B16.5 برای فلنج‌های سایز پایین تا متوسط، ASME B16.47 برای سایزهای بزرگ‌تر، EN 1092-1 در استاندارد اروپایی، و همچنین استانداردهای مربوط به متریال مانند ASTM A105 برای فولاد کربنی فورج، ASTM A182 برای فولاد زنگ‌نزن و آلیاژی، و ASTM A350 برای کاربردهای دمای پایین اشاره کرد.

شناخت استاندارد فلنج برای خرید صحیح بسیار مهم است، زیرا عدم انطباق استاندارد می‌تواند باعث ناسازگاری در نصب، نشتی و حتی خرابی سیستم شود.

انواع فلنج از نظر طراحی و کاربرد

روش تولید فلنج با نوع طراحی آن نیز ارتباط دارد. فلنج‌ها در انواع مختلفی تولید می‌شوند و هر کدام کاربرد خاصی دارند. فلنج گلودار جوشی برای خطوط فشار و دمای بالا بسیار مناسب است، زیرا توزیع تنش بهتری دارد. فلنج اسلیپون به دلیل نصب آسان‌تر در بسیاری از پروژه‌های عمومی کاربرد دارد. فلنج کور برای بستن انتهای خط استفاده می‌شود. فلنج ساکت ولد و رزوه‌ای نیز در شرایط خاص و سایزهای مشخص مورد استفاده قرار می‌گیرند.

همچنین نحوه ماشینکاری سطح آب‌بندی، تعداد و ابعاد سوراخ‌های پیچ و کلاس فشاری فلنج باید با استاندارد مربوطه تطابق داشته باشد تا در زمان نصب، اتصال ایمن و بدون نشتی ایجاد شود.

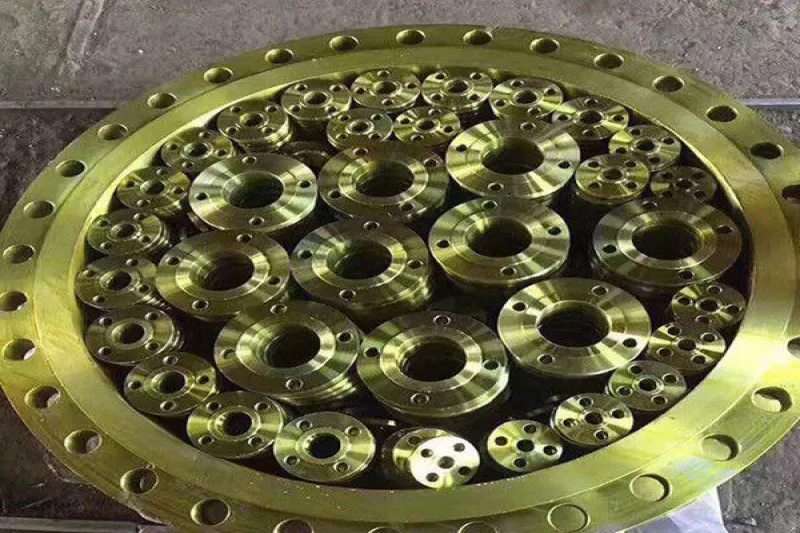

چه عواملی بر کیفیت نهایی فلنج اثر می‌گذارند؟

کیفیت فلنج فقط به یک مرحله وابسته نیست، بلکه حاصل زنجیره‌ای از عوامل فنی و کنترلی است. کیفیت مواد اولیه، دقت در برش، کنترل دمای گرمایش، صحیح بودن فرآیند فورج یا ریخته گری، اجرای دقیق عملیات حرارتی، ماشینکاری استاندارد، آزمون‌های غیرمخرب و بازرسی نهایی، همگی در کیفیت نهایی نقش دارند.

در کنار این موارد، قابلیت ردیابی محصول نیز اهمیت زیادی دارد. فلنجی که دارای گواهی متریال، گزارش تست و مارکینگ استاندارد باشد، از نظر فنی و بازرگانی اطمینان بیشتری برای خریدار ایجاد می‌کند. در پروژه‌های حساس، این موضوع می‌تواند یک الزام اصلی باشد.

نکات مهم در خرید فلنج

باید چند نکته کلیدی را در نظر گرفت. ابتدا باید نوع سیال، فشار، دما و شرایط محیطی مشخص شود. سپس جنس فلنج، نوع طراحی، کلاس فشاری و استاندارد ساخت باید بر اساس شرایط پروژه انتخاب گردد.

همچنین لازم است خریدار به مدارکی مانند گواهی آنالیز شیمیایی، خواص مکانیکی، گزارش تست‌های غیرمخرب و مشخصات حک‌شده روی فلنج توجه کند. فلنجی که فقط ظاهر مناسبی دارد اما فاقد مستندات فنی است، ممکن است در آینده هزینه‌های سنگینی به پروژه تحمیل کند.

در خرید فلنج‌های صنعتی، تطابق کامل ابعاد با استاندارد، کیفیت سطح آب‌بندی و اعتبار تولیدکننده یا تأمین‌کننده از عوامل بسیار مهم هستند.

جمع‌بندی

روش های تولید فلنج نقش تعیین‌کننده‌ای در کیفیت، ایمنی و عملکرد این قطعه در سیستم‌های لوله‌کشی دارد. فرآیند تولید فلنج از انتخاب مواد اولیه آغاز می‌شود و با برش، گرمایش، فورج یا ریخته گری، عملیات حرارتی، ماشینکاری، آزمون‌های غیرمخرب، پوشش ضد خوردگی، بازرسی نهایی و مارکینگ تکمیل می‌شود.

در میان روش‌های مختلف، فلنج فورج به دلیل ساختار متراکم‌تر و خواص مکانیکی بهتر، در بسیاری از کاربردهای صنعتی گزینه‌ای مطمئن‌تر محسوب می‌شود. با این حال، انتخاب نهایی باید بر اساس نوع کاربرد، شرایط بهره‌برداری، استاندارد پروژه و بودجه انجام شود.

اگر در زمان خرید فلنج، تنها به قیمت توجه شود و کیفیت ساخت، روش تولید، نوع متریال و مدارک فنی نادیده گرفته شود، احتمال بروز نشتی، خرابی اتصال و کاهش عمر سیستم افزایش می‌یابد. بنابراین، شناخت دقیق فرآیند ساخت فلنج می‌تواند به خریدی آگاهانه‌تر و انتخابی فنی‌تر منجر شود.
