اتصال منهول به لوله پلی اتیلن

نصب و اجرای منهول‌های پلی اتیلن و اتصال ایمن آن‌ها به لوله‌های ورودی و خروجی یک مرحله مهم و حساس در طراحی و اجرای شبکه‌های فاضلاب، خطوط انتقال آب و صنایع زیرساختی است. منهول پلی اتیلن سازه‌ای مدرن و پیشرفته از جنس پلی اتیلن با چگالی بالا (HDPE) است که به دلیل مقاومت فوق‌العاده در برابر خوردگی، وزن سبک و دوام طولانی، به عنوان بهترین جایگزین برای منهول‌های بتنی و چدنی سنتی شناخته می‌شود. برای دستیابی به عملکرد بهینه و جلوگیری از هرگونه نشت در نقاط اتصال، رعایت اصول مهندسی و استانداردهای ملی و بین‌المللی در فرآیند اتصال منهول به لوله پلی اتیلن الزامی است. اگر به دنبال نصب اصولی منهول هستید با ما همراه باشید.

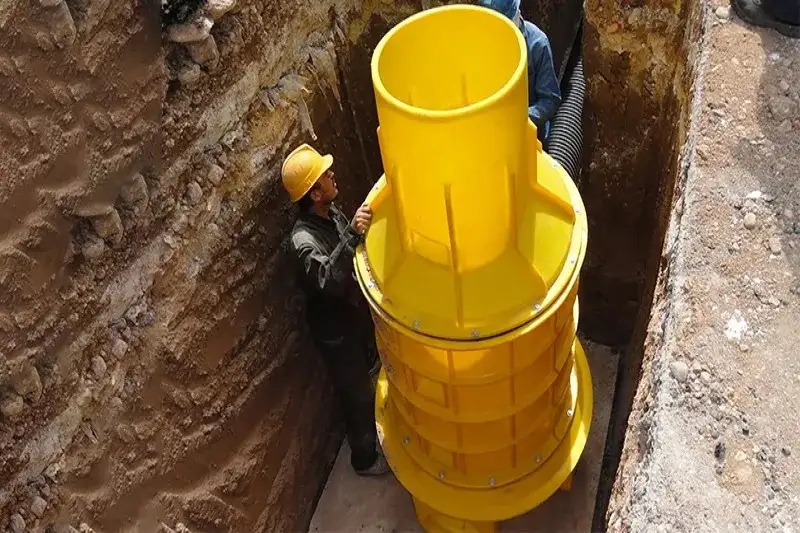

 روش‌های تخصصی اتصال لوله پلی اتیلن به منهول

برقراری اتصال میان لوله پلی اتیلن (اعم از تک‌جداره یا کاروگیت دوجداره) با بدنه منهول، نیازمند اتخاذ روش‌های مهندسی جهت دستیابی به آب‌بندی 100% است. این اتصالات معمولاً به روش‌های زیر اجرا می‌شوند:

 استفاده از واشرهای آب‌بندی لاستیکی (Gaskets)

در این روش سوراخی متناسب با قطر خارجی لوله روی بدنه منهول ایجاد شده و یک واشر لاستیکی منعطف و مخصوص (الاستومری) در محل قرار می‌گیرد. لوله با فشار مناسب از میان واشر عبور می‌کند. این اتصال به دلیل خاصیت ارتجاعی لاستیک، در برابر تکان‌های زمین و بارهای ترافیکی انعطاف‌پذیری بالایی داشته و مانع از نشت سیال می‌شود.

 جوش حرارتی و اکستروژن (Extrusion Welding)

برای پروژه‌های حساس فاضلاب صنعتی که عدم نشت اسیدها و مواد شیمیایی اهمیت حیاتی دارد. لوله پلی اتیلن مستقیماً به بدنه منهول جوش داده می‌شود. این کار با استفاده از دستگاه‌های جوش اکستروژن دستی و مفتول پلی اتیلن هم‌گرید انجام می‌شود تا ساختاری کاملاً یکپارچه و همگن ایجاد شود.

 استانداردهای ملی و بین‌المللی نصب منهول

نصب و اجرای منهول‌های پلی اتیلن و اتصالات آن‌ها باید به طور دقیق با استاندارد ملی ایران به شماره 14387 که برگرفته از استاندارد معتبر بین‌المللی ASTM D1759 است؛ مطابقت داشته باشد. بر اساس این دستورالعمل‌ها سازه منهول باید توانایی تحمل بارهای افقی ناشی از فشار خاک و بارهای عمودی حاصل از وزن خاک و ترافیک عبوری را داشته باشد. استاندارد مذکور تاکید دارد که تراکم پرکننده اطراف منهول باید حداقل 90% و تراکم کف پی منهول حداقل 95% باشد تا از نشست‌های نامتقارن جلوگیری به عمل آید.

 الزامات خاک و پی‌سازی بستر

پیش از استقرار و نصب منهول‌های پلی‌اتیلن وضعیت مکانیک خاک کف گودال باید به دقت ارزیابی شود:

• در شرایطی که خاک محل سست و ریزشی باشد، باید یک لایه بتن پیش‌ساخته به ضخامت حداقل cm15 یا بتن مگر به ضخامت cm10 در کف گودال اجرا شود تا تکیه‌گاهی پایدار فراهم گردد.
• در شرایطی که خاک از مقاومت کافی برخوردار و سخت باشد؛ کوبیدن کف گودال با کمپکتورهای مکانیکی تا دستیابی به تراکم حداقل 95% کفایت می‌کند.

 مراحل گام‌به‌گام نصب منهول پلی اتیلن

برای اجرای اصولی و بدون نقص فرآیند نصب باید طبق مراحل زیر به ترتیب اولویت انجام پذیرد:

 ۱. طراحی، محاسبات و اخذ مجوزها

در این مرحله مهندسان مشاور باید عمق دقیق، نوع خاک، میزان بارهای ترافیکی وارد بر تاج منهول و مشخصات لوله‌های ورودی و خروجی را محاسبه کنند. پس از تعیین مشخصات ابعادی، مجوزهای لازم از ارگان‌های مربوطه اخذ می‌شود. با کمک راهنمای انتخاب سایز مناسب منهول پلی‌اتیلن برای پروژه‌ها منهول را انتخاب و خریداری کنید.

 ۲. عملیات گودبرداری

عمق گودال حفر شده در مناطق سردسیر برای جلوگیری از یخ‌زدگی باید حداقل 1.2 m باشد. عرض و قطر گودال باید حدود 30 cm تا 50 cm بزرگ‌تر از قطر خارجی منهول طراحی شود تا فضای کافی برای ریختن مصالح پرکننده و کار با کمپکتور فراهم باشد.

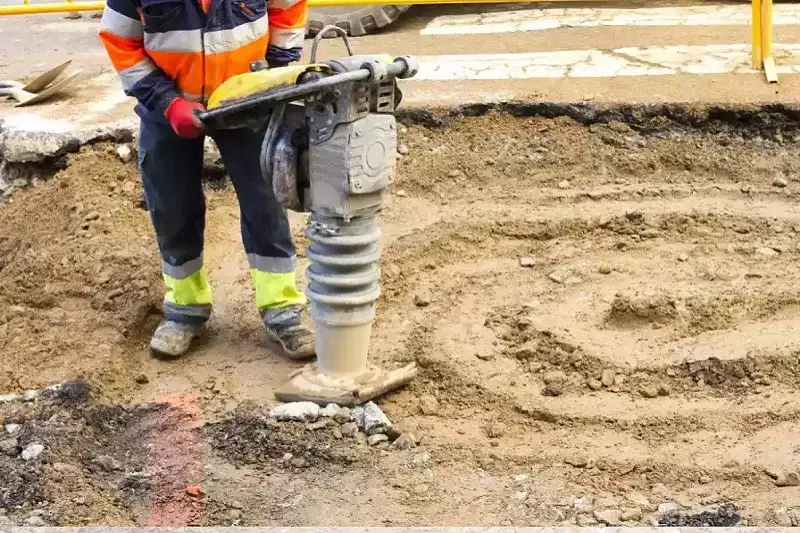

 ۳. آماده‌سازی بستر کف

کف گودال کاملاً پاک‌سازی شده و تمامی قلوه‌سنگ‌ها و لبه‌های تیز حذف می‌شوند. با استفاده از کمپکتور، تراکم 95% ایجاد شده و در صورت نیاز بتن مگر اجرا می‌شود.

 ۴. استقرار و اتصال لوله‌ها

منهول با استفاده از تجهیزات مناسب به درون گودال هدایت شده و با ترازهای لیزری دقیق تنظیم می‌شود. لوله‌های ورودی و خروجی پلی اتیلن با شیب استاندارد 1% تا 2% به منهول متصل شده و آب‌بندی کامل آن‌ها با واشرهای استاندارد یا جوش اکستروژن انجام می‌شود.

 ۵. پر کردن اطراف منهول (Backfill)

مصالح پرکننده به صورت لایه‌های متوالی با ضخامت 15 cm تا 20 cm پیرامون منهول ریخته شده و هر لایه به طور مستقل کوبیده می‌شود. ریختن یک‌باره مصالح به هیچ عنوان مجاز نیست زیرا موجب ایجاد حفره‌های خالی و عدم تقارن بارهای جانبی می‌شود.

 ۶. نصب دریچه نهایی

بر اساس کلاس بارگذاری ترافیکی منطقه دریچه‌های چدنی، بتنی یا کامپوزیتی منطبق با استاندارد EN124 انتخاب شده و هم‌سطح با آسفالت یا چمن نهایی نصب می‌شوند.

 معرفی مصالح پرکننده استاندارد اطراف منهول

برای پر کردن فضای خالی اطراف منهول استفاده از سه نوع مصالح زیر توصیه می‌شود:

 خاک Class I

خاک‌های دانه درشت غیر چسبنده که تراکم‌پذیری بالایی دارند و پس از تراکم فشاری معادل 0.8 MPa را به خوبی تحمل می‌کنند.

 ملات شفته آهک

در صورت در دسترس بودن خاک مناسب در کارگاه می‌توان با حذف سنگ‌های درشت و مخلوط کردن آن با آهک ملاتی همگن ساخت که هیچ‌گونه واکنش شیمیایی یا خوردگی با پلی اتیلن ایجاد نکرده و پایداری مناسبی فراهم می‌کند.

 ملات سیمانی روان کنترل‌شده (CLSM)

این ملات پرکننده که توسط انجمن سیمان آمریکا معرفی شده است یک ملات سیمانی با عیار پایین حدود 70 kg/m^3 تا 80 kg/m^3 است. این ملات دارای ویژگی‌های خاصی نظیر خودمتراکم‌شوندگی، عدم کاهش حجم پس از خشک شدن، عدم شکنندگی و مقاومت فشاری 0.4 MPa تا 0.6 MPa است.  مشخصات طرح اختلاط استاندارد این ملات در جدول زیر ارائه شده است:

 مقایسه فنی منهول پلی اتیلن با منهول‌های بتنی

برای درک بهتر ارزش خرید و توجیه اقتصادی منهول‌های پلی اتیلنی جدول مقایسه‌ای زیر تفاوت‌های کلیدی این دو سازه را نشان می‌دهد. مزایای منهول پلی‌ اتیلن نسبت به سایر منهول ها باعث شده است تا این محصول متقاضی بیشتری در بازار داشته باشد.

 لزوم بکارگیری تیم‌های تخصصی جهت نصب

نصب منهول پلی اتیلن و اتصال آن به لوله‌ها یک فرآیند مهندسی دقیق است که نیازمند تخصص در حوزه‌های مهندسی عمران جهت محاسبات بستر و بارهای وارده، لوله‌کشی و تاسیسات زیرزمینی جهت آب‌بندی اصولی و رعایت ضوابط سخت‌گیرانه ایمنی گودبرداری است. اجرای ناصحیح این سیستم می‌تواند منجر به شکست لوله‌ها، نشت فاضلاب به سفره‌های زیرزمینی و نشست زمین شود. شرکت‌های تخصصی نظیر مجموعه انرژی‌سازان با تکیه بر تکنسین‌های مجرب و مهندسان ناظر، آماده ارائه مشاوره‌های تخصصی، برآورد هزینه‌های اجرایی و تامین منهول‌های پیشرفته به سراسر کشور هستند.
