در طراحی و اجرای پروژههای الکتریکی، مدیریت صحیح کابلها نقشی حیاتی در حفظ ایمنی و پایداری سیستم ایفا میکند. سینی کابل به عنوان یکی از اجزای اصلی زیرساختهای برقی، وظیفه هدایت، پشتیبانی و حفاظت از کابلهای قدرت و فرمان را در محیطهای صنعتی و ساختمانی بر عهده دارد. انتخاب ابعاد مناسب و درک ظرفیت باربری این قطعات، نه تنها از آسیب به کابلها جلوگیری میکند، بلکه فرآیند نگهداری و عیبیابی را نیز تسهیل میبخشد. در این مقاله به بررسی دقیق متغیرهای فنی و جدول محاسباتی ابعاد سینی کابل میپردازیم.
متغیرهای تأثیرگذار در انتخاب ابعاد سینی کابل
انتخاب سینی کابل بر اساس چهار محور اصلی شامل عرض، ارتفاع، ضخامت ورق و طول شاخه انجام میشود. هماهنگی میان این پارامترها تعیینکننده استاندارد بودن محصول و کارایی آن در پروژه است.
طول شاخههای استاندارد
سینیهای کابل معمولاً در طولهای ۲ و ۳ متری تولید میشوند. این ابعاد به گونهای انتخاب شدهاند که علاوه بر سهولت در حمل و نقل و جابهجایی توسط نیروی انسانی در ارتفاع، فرآیند نصب را نیز تسریع کنند. برای پوشش مسیرهای طولانیتر، از رابطهای مستقیم استفاده میشود و در نقاط تغییر جهت، زانوهای دوردار و اتصالات زاویهدار به کار گرفته میشوند تا امنیت کابلها در پیچها حفظ شود.
عرض و ارتفاع سینی
عرض سینی کابل که از ۱۰ تا ۱۰۰ سانتیمتر متغیر است، تعیینکننده تعداد کابلهای قابل چیدمان در بستر سینی است. انتخاب عرض کمتر از حد نیاز، منجر به انباشت کابلها روی هم، افزایش دما و کاهش ظرفیت جریاندهی میشود. از سوی دیگر، ارتفاع سینی (لبهها) که معمولاً بین ۴ تا ۸ سانتیمتر در نظر گرفته میشود، به عنوان یک حفاظ جانبی عمل کرده و از خروج کابلها در اثر تنشهای مکانیکی جلوگیری میکند.

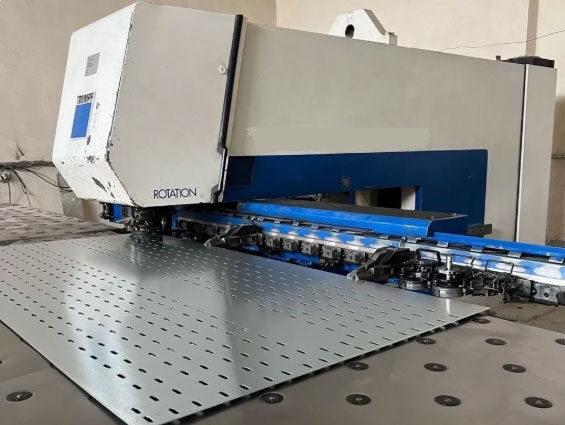

بررسی ضخامت ورق و ظرفیت باربری
ضخامت ورق سینی کابل مستقیماً با توان تحمل بار و صلبیت سازه در ارتباط است. مطابق با استانداردهای تولید، ضخامت ورقها معمولاً بین ۰.۷ میلیمتر تا ۲ میلیمتر انتخاب میشود. افزایش ضخامت ورق، ظرفیت باربری را به شکل تصاعدی افزایش میدهد، اما همزمان باعث بالا رفتن وزن نهایی شاخه میگردد. در پروژههایی که حجم کابلها زیاد است، استفاده از ورقهای با ضخامت بالا و آبکاری گالوانیزه گرم برای جلوگیری از خوردگی و خمیدگی سینی تحت بار استاتیکی الزامی است.
در جدول زیر، مشخصات فنی و محاسباتی سینی کابل بر اساس استانداردهای متداول ارائه شده است:
| وزن درب ۲ متری (kg) | وزن سینی ۲ متری (kg) | ضخامت ورق (mm) | ارتفاع (mm) | عرض سینی (mm) |
| 0.85 | 1.85 | 1.00 | 40 | 50 |
| 1.35 | 2.50 | 1.00 | 40 | 100 |
| 2.40 | 4.15 | 1.25 | 40 | 150 |
| 3.10 | 5.35 | 1.25 | 50 | 200 |
| 4.60 | 7.80 | 1.50 | 50 | 250 |
| 5.40 | 9.40 | 1.50 | 60 | 300 |
| 7.15 | 11.70 | 1.50 | 60 | 400 |
| 11.80 | 20.50 | 2.00 | 80 | 500 |
| 14.20 | 25.20 | 2.00 | 100 | 600 |
اهمیت وزن در پایداری شبکه کابلکشی
وزن سینی کابل یکی از عوامل تعیینکننده در انتخاب نوع ساپورتها و سیستمهای نگهدارنده است. همانطور که در جدول مشاهده میشود، با افزایش عرض و ضخامت، وزن قطعه به طور محسوسی تغییر میکند. برای مثال، سینی با عرض ۶۰ سانتیمتر و ورق ۲ میلیمتر، وزنی معادل ۱۳.۷ کیلوگرم در هر متر دارد. در چنین مواردی، استفاده از براکتها و ساپورتهای دیواری یا سقفی با ضریب ایمنی بالا ضرورت مییابد. مدیریت صحیح این وزن در کنار وزن کابلها، پایداری بلندمدت شبکه را تضمین میکند.
مدیریت تداخل الکترومغناطیسی (EMI) و تهویه حرارتی
یک نکته بسیار مهم در استفاده از سینی کابل، در نظر گرفتن فضای خالی برای گردش هوا و کاهش اثرات تداخل الکترومغناطیسی است. در چیدمان کابلهای قدرت و فرمان در کنار یکدیگر، همواره باید فاصله استانداردی رعایت شود تا میدانهای مغناطیسی کابلهای فشار قوی بر سیگنالهای کنترلی اثر نگذارند. همچنین، پر کردن بیش از ۵۰ درصد مقطع سینی کابل (بر اساس استاندارد NEC) توصیه نمیشود، زیرا انباشت بیش از حد کابلها مانع از دفع حرارت شده و با افزایش مقاومت الکتریکی، موجب کاهش طول عمر عایق کابلها میشود. استفاده از درب سینی کابل نیز اگرچه حفاظت فیزیکی را افزایش میدهد، اما در محاسبات باید اثر آن بر کاهش نرخ دفع گرما لحاظ گردد.
