لوله پلی‌اتیلن استاندارد حامل جریان‌های پرفشار آب، گاز و فاضلاب است و نقش زیرساختی حیاتی را در پروژه‌های عمرانی ایفا می‌کند. ورود مواد ضایعاتی یا بازیافتی به فرایند تولید این مقاطع، استحکام کششی و پایداری هیدرواستاتیک لوله را به شدت کاهش می‌دهد. طبق گزارش‌های انجمن بازرسی کیفیت لوله‌های پلیمری، بیش از ۳۵ درصد از خرابی‌های زودهنگام در خطوط انتقال ناشی از استفاده ناآگاهانه از لوله‌های با درصد بالای مواد بازیافتی است.
شناسایی تفاوت‌های ساختاری میان لوله اصل و تقلبی در مراحل خرید، مانع از خسارت‌های سنگین ناشی از ترکیدگی خطوط زیرزمینی می‌شود. ما در این مقاله قصد داریم به تفاوت های اصلی لوله پلی اتیلن اصل و تقلبی بپردازیم.

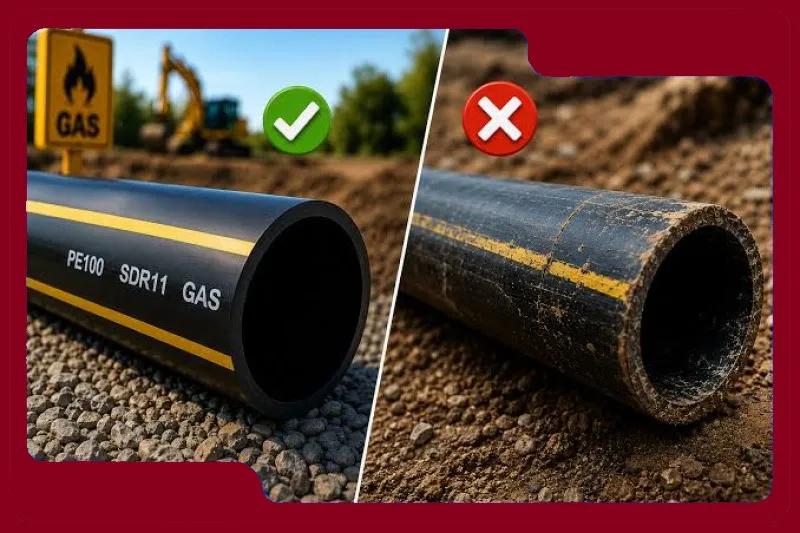

لوله پلی‌اتیلن استاندارد چه تفاوت ساختاری با لوله بازیافتی دارد؟
تفاوت بنیادین لوله اصل با لوله بازیافتی در یکپارچگی زنجیره‌های پلیمری و خلوص گرانول مصرفی نهفته است. تولیدکننده مجاز در ساخت لوله استاندارد منحصراً از رزین‌های پایه پتروشیمی نظیر لوله پلی اتیلن سنگین (HDPE) PE100 با شاخص جریان مذاب (MFI) کنترل‌شده استفاده می‌کند. گرانول‌های دست‌اول فاقد ناخالصی‌های کربنی یا اکسیدشده هستند، بنابراین پیوندهای مولکولی مقاومت مکانیکی بالایی در برابر فشار پیوسته آب ایجاد می‌کنند. لوله‌های ساخته‌شده با ضایعات بازیافتی به دلیل تخریب زنجیره‌های پلیمری در بازیافت‌های مکرر، پیوندهای ضعیفی دارند و زود دچار گسست ساختاری می‌شوند.
ساختار سطحی و بوی متصاعد شده از لوله بازیافتی یکی دیگر از وجوه تمایز فیزیکی این دو نوع به شمار می‌رود. لوله اصلی که طبق ضوابط فنی اکسترود شده باشد، بوی نامطبوع ندارد و سطحی براق و عاری از هرگونه روزنه میکروسکوپی ارائه می‌دهد. استفاده از مواد گرانولی حاصل از بازیافت ظروف کهنه، بوی لاستیک سوخته یا زباله پلاستیکی از بدنه لوله متصاعد می‌کند. زبری سطوح درونی لوله ضایعاتی نیز ضریب زبری هیدرولیکی را افزایش داده و در درازمدت جریان سیال را با افت فشار روبرو می‌سازد.
چرا لوله های تقلبی عمر کمتری دارند؟
ناخالصی‌های معلق در مواد بازیافتی منجر به افت شدید طول عمر مفید سیستم لوله‌کشی می‌شوند. هنگامی که ضایعات پلاستیکی نامتجانس ذوب و اکسترود می‌شوند، توزیع دوده (Carbon Black) درون مقطع ماتریس پلیمری به‌صورت یکنواخت صورت نمی‌گیرد. این نقاط ناهمگن در ساختار لوله بازیافتی، کانون تمرکز تنش تنشی شناخته می‌شوند که مقاومت لوله را در مواجهه با آزمون‌های فشار هیدرواستاتیک بلندمدت به شدت تقلیل می‌دهند. لوله استاندارد قابلیت حفظ ساختار اولیه را تا حداقل پنجاه سال تضمین می‌کند، در شرایطی که لوله تقلبی در فشارهای کاری اسمی نیز در کمتر از دو سال دچار ترکیدگی ناشی از خستگی مواد می‌شود.

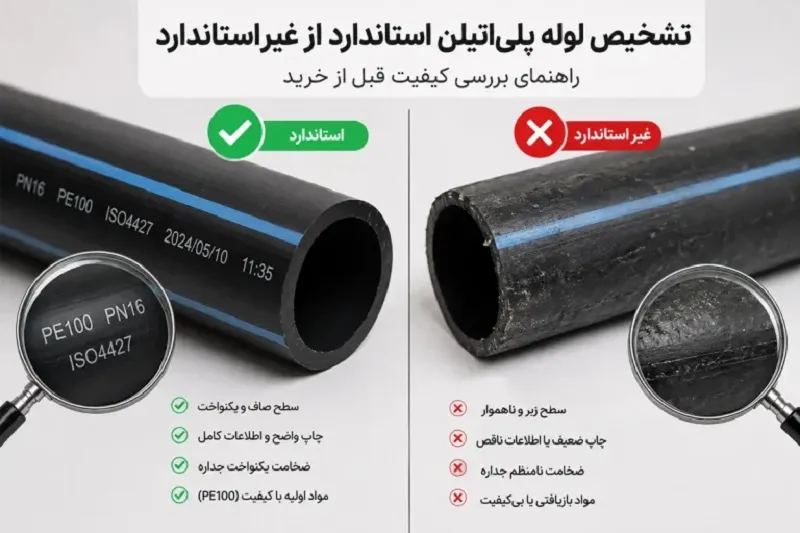

نحوه تشخیص لوله پلی‌اتیلن استاندارد
شما می توانید برای تشخیص لوله پلی اتلین اصل و تقلبی از علائم ظاهری و فنی لوله استفاده کنید. برای این کار پیش از خرید لوله پلی اتیلن موارد زیر را بررسی کنید.
گام اول: بررسی نشانه های صنعتی
بررسی نشانه‌گذاری صنعتی یا مارکینگ روی بدنه نخستین گام مطمئن برای سنجش اصالت لوله پلی‌اتیلن است. لوله دارای تاییدیه فنی همواره با خط چاپی برجسته و خوانا اطلاعات جامعی نظیر نام تجاری سازنده، رده فشاری (مانند PN10 یا PN16)، نسبت ابعاد استاندارد (SDR)، نوع مواد اولیه (مانند PE100)، و تاریخ ساخت را همراه با شماره بچ تولید درج می‌کند. برای آشنایی با گرید بندی های لوله پلی اتیلن می توانید به مقالات وبسایت انرژی سازان مراجعه کنید.
در تولیدات کارگاهی غیرمجاز، این نوشته‌ها با جوهرهای نامرغوب چاپ شده و با کشیدن دست یا حلال‌های ساده به راحتی پاک می‌شوند. نبود نشان استاندارد ملی یا حک شدن اطلاعات فنی ناقص علامت هشداردهنده‌ای مبنی بر غیرمعتبر بودن فرایند ساخت است.
گام دوم: تطابق هندسی و ابعادی لوله
تطابق هندسی و ابعادی شامل ضخامت دیواره و وزن مترطول بر اساس استانداردهای ملی INSO 14427 و بین‌المللی ISO 4427 انجام می‌پذیرد. لوله پلی‌اتیلن سایز ۹۰ میلیمتر با رده فشاری ۱۰ بار به طور مثال دارای وزن مشخص تقریبی ۱.۷ کیلوگرم در هر متر است. سودجویان برای سودآوری بیشتر، ضخامت جداره را کمتر از میزان استاندارد تنظیم می‌کنند تا وزن نهایی و مصرف پلیمر کاهش یابد. با یک کولیس ورنیه و اندازه‌گیری ضخامت در چهار نقطه متقاطع از مقطع لوله، هرگونه عدم تقارن یا نازک‌بودن موضعی گوشت لوله مشخص خواهد شد.
گام سوم: ارزیابی رنگ و یکدستی دوده
ارزیابی رنگ و یکدستی دوده در دیواره مقطع عرضی لوله از ترفندهای پنهان‌سازی لایه‌های تقلبی پرده برمی‌دارد. برخی کارگاه‌های غیرمجاز لایه‌ای نازک از مواد باکیفیت را در پوسته بیرونی تزریق کرده و بخش داخلی را با مواد بازیافتی ارزان و بی‌کیفیت شکل می‌دهند. هنگام مشاهده مقطع برش‌خورده، ساختار گوشت لوله اصل باید سیاه کاملاً یکدست، مات یا نیمه‌براق بدون دانه‌های ریز سفید یا خاکستری باشد. وجود رگه‌های تیره و روشن، فضاهای توخالی ذره‌بینی یا ناخالصی‌های چسبیده به بافت داخلی، دلیلی روشن بر به کارگیری پلی‌اتیلن ضایعاتی در خط تولید است.
آزمون‌های کارگاهی سریع برای تفکیک لوله اصل و تقلبی کدامند؟
انجام چند تست میدانی ساده بدون نیاز به تجهیزات پیشرفته آزمایشگاهی ماهیت مواد تشکیل‌دهنده لوله در مراحل تولید لوله پلی اتیلن را روشن می‌سازد.
- اولین شیوه، آزمون خمش سرد و بررسی رفتار برگشت‌پذیری الاستیک قطعه است. لوله پلی‌اتیلن استاندارد هنگام اعمال فشار خمشی مقاومت ارتجاعی بالایی نشان می‌دهد و پس از رفع تنش، بدون ترک‌برداری به وضعیت نخست بازمی‌گردد. لوله ساخته‌شده از مواد درجه‌دو به علت از دست رفتن زنجیره پلیمری، انعطاف ناچیزی دارد و در ناحیه تنش سفیدک زده یا بلافاصله دچار شکست موضعی می‌شود.
- آزمون مقاومت در برابر ضربه با چکش لاستیکی روشی کاربردی برای ارزیابی چقرمگی پلیمر در دمای محیط به شمار می‌رود. لوله‌های مرغوب در مواجهه با ضربات شدید و ناگهانی تغییر فرم موقت می‌دهند و انرژی وارده را درون بافت خود مستهلک می‌سازند. لوله‌های فرسوده یا بازیافتی پیوند مولکولی شکننده‌ای دارند و در برخورد با ضربه چکش لاستیکی، به ویژه در مناطق سردسیر، ترک‌های طولی عمیقی برمی‌دارند. این آزمون میزان تحمل تنش‌های ناشی از جابجایی و بارگذاری فیزیکی را در محل پروژه به تصویر می‌کشد.
- برش تراشه‌ای و لمس بافت داخلی لوله راهکاری مستقیم برای سنجش پیوستگی ساختار مولوکولی به دست می‌دهد. با یک تیغ تیز موکت‌بری، براده‌ای نازک از جداره داخلی لوله جدا کنید. براده جداشده از لوله اصل حالتی کشسان، فنری و پیوسته دارد که با کشش انگشتان به آسانی پاره نمی‌شود. براده لوله تقلبی به دلیل غلظت بالای ناخالصی‌ها، حالتی خشک و پودری دارد و بلافاصله قطعه‌قطعه می‌شود که این مسئله ضعف شدید مقاومت کششی حین جوشکاری را به اثبات می‌رساند.
- تست جوش حرارتی سر به سر (Butt Fusion) رفتار مذاب پلیمری را به دقیق‌ترین شکل آشکار می‌کند. در حرارت استاندارد دستگاه جوش (بین ۲۰۰ تا ۲۲۰ درجه سانتی‌گراد)، مواد باکیفیت لایه مذاب یکنواخت، بدون دود غلیظ و بدون بوی تند اسیدی پدید می‌آورند و گرده جوش تشکیل‌شده تقارن کامل دارد. مواد غیراستاندارد در این دما فوراً تجزیه شده، حباب‌های گاز تولید می‌کنند و ماده خروجی سیاه و سوخته به نظر می‌رسد که جوش را به شدت نفوذپذیر و آسیب‌پذیر خواهد کرد.
جدول مقایسه فنی و عملکردی لوله پلی‌اتیلن استاندارد و لوله بازیافتی
| شاخص ارزیابی | لوله پلی‌اتیلن استاندارد (PE100 اصل) | لوله تقلبی یا بازیافتی (ضایعاتی) |
|---|---|---|
| نوع مواد اولیه | گرانول پتروشیمی دست‌اول با استاندارد ملی | ضایعات خردشده پلاستیک و ظروف بازیافتی |
| کیفیت سطح و بو | صیقلی، یکنواخت، کاملاً بدون بو | مات، زبر، همراه با بوی تند پلاستیک سوخته |
| مقاومت فشاری هیدرواستاتیک | پایدار در برابر فشارهای اسمی طراحی‌شده | ترکیدگی زودهنگام در فشارهای بسیار پایین |
| رفتار در جوشکاری سر به سر | گرده جوش منظم، پیوستگی کامل لبه‌ها | گرده جوش نامتقارن، دود غلیظ، شکنندگی محل اتصال |
| طول عمر مورد انتظار | بیش از ۵۰ سال در شرایط کاری نرمال | کمتر از ۳ تا ۵ سال با نشتی‌های مکرر |
خسارت‌های فنی ناشی از استفاده از لوله بازیافتی چیست؟
- شکست خطوط لوله انتقال و نشتی سیالات تخریب زیرساخت‌های مجاور را به همراه دارد. هنگامی که یک لوله غیراستاندارد در عمق خاک تحت فشار بار ترافیکی و فشار درونی آب دچار ترکیدگی می‌شود، آب‌شستگی زمین موجب فرونشست خاک و تخریب آسفالت یا فونداسیون سازه‌های پیرامونی می‌شود. هزینه‌های بازگشایی ترانشه، انسداد مسیرهای ارتباطی، و تعمیر مجدد بخش‌های آسیب‌دیده همواره هزینه‌ای سنگین‌تری از مبلغ خرید اولیه کل لوله‌ها بر کارفرما تحمیل می‌کند.
- تخریب لوله‌ها در سیستم‌های آبیاری تحت‌فشار مزارع کشاورزی به توقف زنجیره آبرسانی و آسیب جدی به محصولات زراعی منتهی می‌شود. ناهمگونی بافت لوله‌های بازیافتی مانع از آب‌بندی مطمئن اتصالات پیچی و جوشی پلی‌اتیلن شده و به افت محسوس دبی و فشار در نازل‌های قطره‌چکان منجر می‌گردد. ورود ذرات سست جداشده از جداره‌های زبر داخلی به درون جریان سیال، انسداد فیلترها و قطره‌چکان‌ها را تسریع کرده و راندمان کلی سیستم آبیاری را پایین می‌آورد.
- توقف پروژه‌های صنعتی و بازرسی‌های کنترل کیفی زیان‌های اعتباری و جریمه‌های تأخیر سنگینی به پیمانکاران وارد می‌آورد. مهندسان ناظر بر اساس پروتکل‌های اجرایی، نمونه‌هایی از خط لوله را به آزمایشگاه‌های همکار استاندارد ارسال می‌کنند. در صورت مردود شدن آزمون‌های شاخص جریان مذاب (MFI)، پراکنش دوده، و دانسیته، کل محموله خریداری‌شده توقیف و عملیات لوله‌گذاری با دستور رسمی متوقف خواهد شد.
مراحل بازرسی و کنترل کیفیت پیش از تحویل بار چگونه است؟

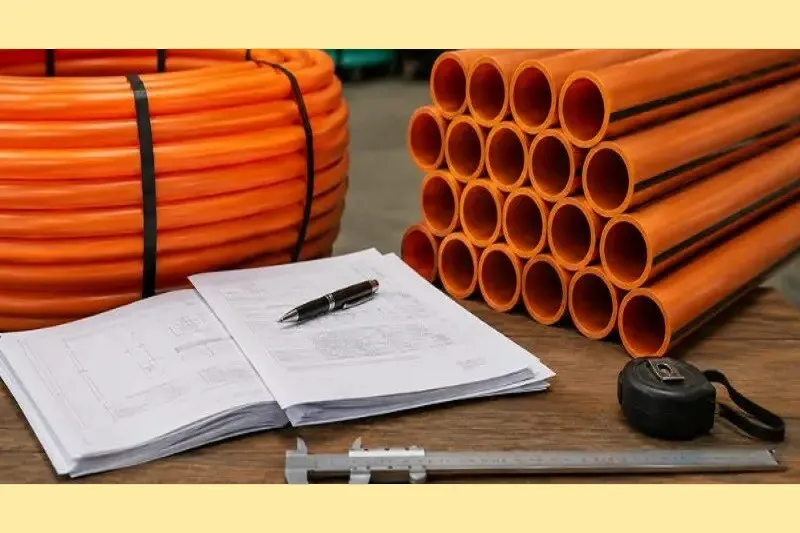

مرحله اول:بازرسی اسناد
اجرای فرایند بازرسی در مبدأ بارگیری مانع از ورود محموله‌های معیوب به کارگاه اجرایی می‌شود. هنگام ورود محموله، بازرس فنی موظف است تمام اسناد آزمایشگاهی کارخانه سازنده (Inspection Certificate) را بررسی کرده و تطابق شماره به شماره بچ‌های تولید با لوله‌های موجود در تریلی را ثبت نماید. این بررسی مستنداتی مشخص می‌کند که آیا بار ارسالی از خط تولید رسمی کارخانه دارای پروانه استاندارد خارج شده یا متعلق به کارگاه‌های متفرقه است.
مرحله دوم: اعتبارسنجی با ابزارهای دقیق
سنجش‌های تصادفی با ابزار دقیق در پای کار مرحله دوم اعتبارسنجی را تشکیل می‌دهد. از هر پارت ورودی، چند شاخه به صورت رندوم برای بررسی تلرانس قطر خارجی و ضخامت جداره بر اساس استانداردهای ابعادی انتخاب می‌شوند. ارزیابی دقیق مارکینگ لوله از نظر اصالت و پاک‌نشدن، همراه با تست خمش موضعی روی چند نمونه برش‌خورده، شواهد اولیه کافی برای پذیرش یا رد موقت محموله به دست می‌دهد.
مرحله سوم: استفادهاز آزمایشگاه شاهد
ارسال نمونه‌های شاهد به آزمایشگاه معتبر تست پلیمر آخرین گام پیش از دفن لوله‌ها در بستر خاکی است. نمونه‌ها در شرایط آزمایشگاهی تحت تست‌های فشار ترکیدگی هیدرواستاتیک، بازگشت حرارتی، و درصد دوده قرار می‌گیرند. ثبت کتبی نتایج این آزمون‌ها پشتوانه قانونی محکمی برای تایید کیفیت پروژه ایجاد می‌کند و ریسک هرگونه ادعای خسارت را به حداقل می‌رساند.
پرسش‌های متداول درباره تشخیص لوله پلی‌اتیلن اصل و بازیافتی
آیا رنگ خطوط طولی روی لوله پلی‌اتیلن نشان‌دهنده کیفیت آن است؟
خطوط رنگی طولی تنها نوع کاربری لوله را مشخص می‌سازند و هیچ ارتباطی با سطح کیفی مواد اولیه ندارند. خط آبی نشانه خطوط انتقال آب شرب، خط زرد برای شبکه‌های گازرسانی، و خط قهوه‌ای برای خطوط جمع‌آوری فاضلاب کاربرد دارد؛ در لوله‌های بازیافتی نیز این خطوط رنگی به آسانی اکسترود می‌شوند، بنابراین ملاک اصالت فقط استانداردهای درج‌شده و آزمون‌های فیزیکی است.
تست شاخص جریان مذاب (MFI) چگونه خلوص پلیمر را اثبات می‌کند؟
آزمون MFI میزان روان‌روی پلیمر مذاب را در دما و وزن مشخص اندازه‌گیری می‌کند. مواد استاندارد PE100 همواره شاخص جریان مذاب معین و ثابتی در بازه اعلام‌شده دارند، در شرایطی که لوله‌های بازیافتی حاوی چند نوع پلاستیک ناهمگون، نوسانات شدید در جریان مذاب بروز می‌دهند که این امر نشانه ناپایداری پیوندهای پلیمری است.
چرا تفاوت وزن لوله پلی‌اتیلن نشانه‌ای از تقلبی بودن آن محسوب می‌شود؟
استانداردهای ابعادی ضخامت و چگالی لوله پلی‌اتیلن را در بازه‌ای کاملاً مشخص مقید ساخته‌اند. تولیدکنندگان نامعتبر با کاستن از ضخامت جداره برای کاهش مصرف مواد، لوله‌ای سبک‌تر از جدول استاندارد تولید می‌کنند؛ این کمبود وزن مقاومت حلقوی و استحکام سازه‌ای لوله را در مواجهه با خاکریزی به شدت می‌کاهد.
جمع‌بندی و راهنمای تصمیم‌گیری
خرید لوله پلی‌اتیلن مرغوب تضمین‌کننده بهره‌برداری پیوسته و ایمن از شبکه‌های آبرسانی و خطوط انتقال است. بررسی اصالت نشانه‌گذاری فنی، سنجش یکنواختی مقطع برش‌خورده، ارزیابی عدم بوی ضایعات و مقاومت الاستیک در برابر تنش‌های ضربه‌ای و خمشی، راه‌های سریع و کاربردی برای تفکیک لوله دست‌اول از نوع ضایعاتی هستند. اتکا به تاییدیه‌های کیفی معتبر، ارزیابی شناسنامه محصول و خرید از فروشندگان معتبر از بروز خسارت‌های پرهزینه در پروژه‌ها جلوگیری می‌نماید.
