لوله‌های مانیسمان، به عنوان یکی از مهم‌ترین اجزای صنعت لوله‌کشی، به دلیل ساختار بدون درز و مقاومت بالای خود، در پروژه‌های حساس و متنوعی از صنایع نفت و گاز گرفته تا سیستم‌های ساختمانی و نیروگاهی مورد استفاده قرار می‌گیرند. این لوله‌ها با توانایی تحمل فشار و دمای بالا، انتخابی مطمئن برای انتقال سیالات در شرایط چالش‌برانگیز هستند. در میان رده‌های مختلف این لوله‌ها، رده 40 به دلیل تعادل میان ضخامت دیواره، استحکام و هزینه، به یکی از پرکاربردترین گزینه‌ها تبدیل شده است. اما برای بهره‌برداری بهینه از این محصول، درک دقیق مفهوم “رده” و ویژگی‌های فنی آن ضروری است. این مقاله با هدف ارائه دیدگاهی جامع و کاربردی، به پرسش لوله مانیسمان رده 40 چیست؟ پاسخ می دهد.
لوله مانیسمان رده 40 چیست؟
لوله مانیسمان نوعی لوله فولادی بدون درز است که در مقایسه با لوله‌های درزدار، به دلیل نبود جوش در ساختار خود، از استحکام و یکپارچگی بیشتری برخوردار است. این ویژگی، آن را برای کاربردهایی که نیازمند مقاومت بالا در برابر فشار و تنش‌های مکانیکی هستند، ایده‌آل می‌سازد. فرآیند تولید این لوله‌ها از شمش‌های فولادی با کیفیت آغاز می‌شود. ابتدا شمش در کوره حرارت داده شده و سپس از طریق نورد گرم یا سرد به شکل لوله درمی‌آید. در روش نورد گرم، دمای بالا امکان شکل‌دهی سریع را فراهم می‌کند، در حالی که نورد سرد برای دستیابی به دقت ابعادی بیشتر و سطحی صاف‌تر استفاده می‌شود. پس از شکل‌دهی، مراحل پرداخت نهایی انجام می‌شود تا محصولی مطابق با استانداردهای جهانی مانند ASTM و API تولید گردد.
از جمله مزایای برجسته لوله مانیسمان می‌توان به مقاومت فوق‌العاده در برابر فشار و دما، دوام طولانی‌مدت و قابلیت اطمینان در انتقال سیالات حساس اشاره کرد. این ویژگی‌ها، لوله مانیسمان را به گزینه‌ای بی‌بدیل در صنایع پیشرفته تبدیل کرده است.
رده 40 در لوله مانیسمان به چه معناست؟
مفهوم “رده” یا Schedule در لوله‌های فولادی به ضخامت دیواره لوله اشاره دارد و نشان‌دهنده ظرفیت آن در تحمل فشار است. رده‌ها با اعدادی مانند 10، 20، 40 و بالاتر مشخص می‌شوند که هرچه عدد بزرگ‌تر باشد، ضخامت دیواره و در نتیجه مقاومت لوله بیشتر خواهد بود. رده 40، به عنوان یک انتخاب متداول، ضخامتی متوسط دارد که آن را برای فشارهای کاری متوسط تا بالا مناسب می‌سازد.
به عنوان مثال، در یک لوله مانیسمان رده 40 با قطر خارجی 2 اینچ، ضخامت دیواره حدود 3.91 میلی‌متر است. این مشخصات بر اساس استاندارد ASME B36.10M تعیین می‌شود که مرجعی معتبر برای ابعاد و تلرانس‌های لوله‌های بدون درز محسوب می‌شود. رابطه میان رده و فشار قابل تحمل به گونه‌ای است که با افزایش ضخامت، توانایی لوله برای مقاومت در برابر فشارهای داخلی نیز افزایش می‌یابد.

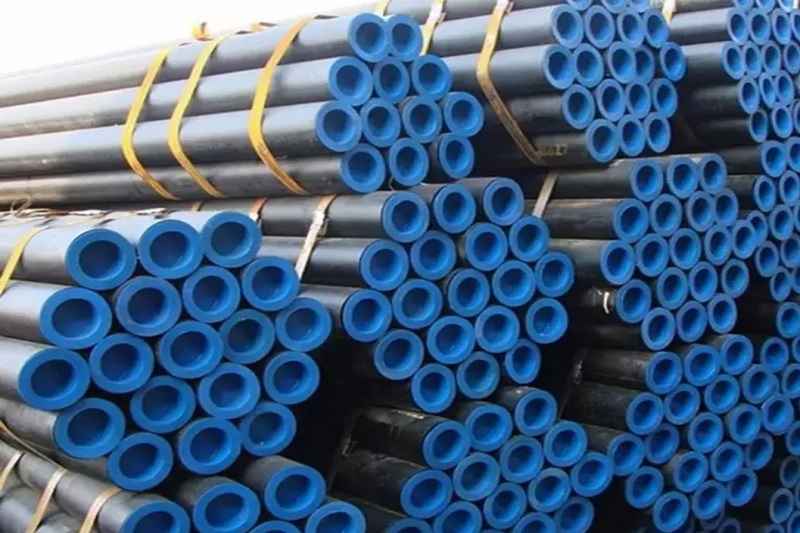

ویژگی‌های لوله مانیسمان رده 40
لوله‌های مانیسمان رده 40 معمولاً از فولاد کربنی با گریدهایی مانند A106 Gr.B یا API 5L ساخته می‌شوند. ترکیب شیمیایی این فولادها، که شامل درصد مشخصی از کربن، منگنز و سایر عناصر است، مقاومت و انعطاف‌پذیری مناسبی به لوله می‌بخشد. از نظر خواص مکانیکی، این لوله‌ها دارای مقاومت کششی حدود 415 مگاپاسکال، مقاومت تسلیم 240 مگاپاسکال و ازدیاد طول قابل قبولی هستند که نشان‌دهنده تعادل میان استحکام و انعطاف‌پذیری است.
این لوله‌ها قادرند در محدوده دمایی گسترده، از -29 تا 427 درجه سانتی‌گراد، عملکرد مطلوبی داشته باشند. همچنین، مقاومت نسبی در برابر خوردگی دارند، اما در محیط‌های با خورندگی بالا، استفاده از پوشش‌های محافظ مانند اپوکسی یا گالوانیزه توصیه می‌شود تا عمر مفید آن‌ها افزایش یابد.
کاربردهای لوله مانیسمان رده 40
لوله مانیسمان رده 40 به دلیل ویژگی‌های متعادل خود، در طیف وسیعی از صنایع به کار می‌رود. در صنعت نفت و گاز، این لوله‌ها برای انتقال مواد هیدروکربنی در فشار و دمای متوسط استفاده می‌شوند. در پتروشیمی، نقش مهمی در جابه‌جایی مواد شیمیایی دارند و در نیروگاه‌ها، در سیستم‌های بخار و آب داغ به کار می‌روند.
با مقایسه لوله مانیسمان و گالوانیزه در می یابیم. انتخاب مانیسمان در سیستم‌های لوله‌کشی ساختمان، شبکه‌های آب، گاز و آتش‌نشانی مقرون به صرفه تر می باشد. علاوه بر این، در کاربردهای عمومی مانند سیستم‌های هیدرولیک، تجهیزات صنعتی و ماشین‌آلات نیز به دلیل دوام و مقاومت، انتخابی مناسب هستند.
مزایا و معایب لوله مانیسمان رده 40
لوله‌های رده 40 از مزایای متعددی برخوردارند. این لوله‌ها مقاومت خوبی در برابر فشار ارائه می‌دهند، از استحکام و دوام بالایی برخوردارند و به دلیل تولید انبوه، دسترسی به آن‌ها در بازار نسبتاً آسان است. این ویژگی‌ها، آن‌ها را برای پروژه‌های با فشار متوسط ایده‌آل می‌سازد. با این حال، قیمت بالاتر این لوله‌ها در مقایسه با لوله‌های درزدار، محدودیت در کاربردهای با فشار بسیار بالا و نیاز به دقت بیشتر در جوشکاری لوله مانیسمان به دلیل ضخامت دیواره، از جمله معایب آن‌ها به شمار می‌روند.
مقایسه لوله مانیسمان رده 40 با سایر رده‌ها
لوله‌های مانیسمان در رده‌های مختلفی تولید می‌شوند که هر یک برای شرایط خاصی طراحی شده‌اند. رده 20 با ضخامت کمتر (مثلاً 2.77 میلی‌متر برای لوله 2 اینچ)، برای فشارهای پایین‌تر مناسب است و اغلب در سیستم‌های کم‌فشار به کار می‌رود. در مقابل، رده 80 با ضخامت بیشتر (5.54 میلی‌متر برای همان سایز)، برای فشارهای بالاتر مانند خطوط انتقال نفت طراحی شده است. رده‌های XS و XXS نیز با ضخامت‌های بسیار بالا (به ترتیب 7.62 و 15.24 میلی‌متر)، برای شرایط سخت و فشارهای شدید مناسب هستند.
| رده | ضخامت دیواره (لوله 2 اینچ) | فشار قابل تحمل | کاربردها |
| رده 20 | 2.77 میلی‌متر | کم | سیستم‌های کم‌فشار |
| رده 40 | 3.91 میلی‌متر | متوسط تا بالا | نفت، گاز، ساختمان |
| رده 80 | 5.54 میلی‌متر | بالا | خطوط فشار بالا |
| رده XS | 7.62 میلی‌متر | بسیار بالا | صنایع سنگین |
| رده XXS | 15.24 میلی‌متر | بسیار بالا | کاربردهای خاص |

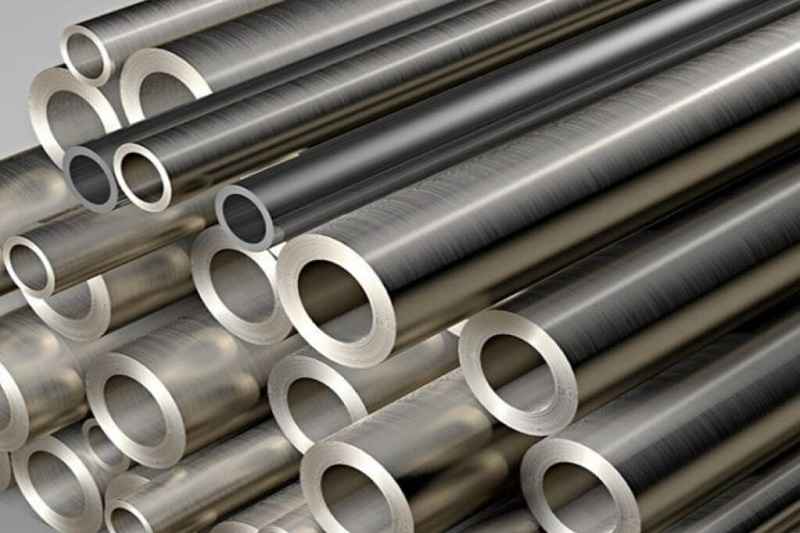

نکات مهم در انتخاب لوله مانیسمان رده 40
انتخاب لوله مانیسمان رده 40 نیازمند توجه به چندین عامل کلیدی است. ابتدا باید فشار کاری سیستم به دقت محاسبه شود تا رده مناسب انتخاب گردد. شرایط محیطی مانند دما، رطوبت و وجود مواد شیمیایی نیز بر تصمیم‌گیری اثر می‌گذارند؛ در محیط‌های خورنده، استفاده از پوشش محافظ ضروری است. سایز لوله باید با توجه به حجم جریان و سرعت سیال تعیین شود تا افت فشار به حداقل برسد. رعایت استانداردهای بین‌المللی و انجام بازرسی و تست‌های کیفی قبل از نصب نیز از اهمیت بالایی برخوردار است تا از سلامت و عملکرد مطلوب لوله اطمینان حاصل شود.
نتیجه‌گیری
لوله مانیسمان رده 40، با ترکیبی از مقاومت، دوام و دسترسی مناسب، گزینه‌ای پرکاربرد و قابل اعتماد در صنایع مختلف است. این لوله‌ها برای پروژه‌هایی با فشار متوسط تا بالا، از انتقال سیالات در نفت و گاز گرفته تا سیستم‌های لوله‌کشی ساختمانی، انتخابی ایده‌آل هستند. با این حال، انتخاب درست و آگاهانه، که بر پایه درک مشخصات فنی و توجه به شرایط عملیاتی استوار باشد، کلید دستیابی به عملکرد بهینه و پیشگیری از مشکلات احتمالی است. این مقاله تلاش کرد تا با ارائه اطلاعات جامع و کاربردی، راهنمایی مطمئن برای شناخت و استفاده از این محصول ارزشمند در اختیارتان قرار دهد.
