شیر صافی چیست؟ | مزایا و معایب + کاربردها

برخلاف بسیاری از شیرآلات که وظیفه اصلی‌شان قطع و وصل کردن جریان است، شیر صافی یک نگهبان هوشمند برای خطوط لوله شماست. وظیفه اصلی آن، به دام انداختن و جداسازی ناخالصی‌های جامد معلق در سیالات است. این قطعه به ظاهر ساده، با فیلتر کردن ذراتی مانند شن، رسوبات، زنگ‌زدگی لوله و جوشکاری، از تجهیزات گران‌قیمتی مانند پمپ‌ها، شیرآلات کنترلی، مبدل‌های حرارتی و کنتورها محافظت کرده و عمر مفید کل سیستم را به شکل چشمگیری افزایش می‌دهد.

در این مقاله با پاسخ به این پرسش که شیر صافی چیست؟ مزایا و معایب شیر صافی را بررسی می‌کنیم. همچنین به تفاوت آن با فیلترها، انواع، کاربردها و نکات کلیدی نصب می‌پردازیم تا شما بتوانید با دیدی باز، بهترین انتخاب را برای پروژه خود داشته باشید.

شیر صافی دقیقاً چه کاری انجام می‌دهد؟

شیر صافی یا استرینر (Strainer)، نوعی از اتصالات لوله‌کشی است که درون خود یک سبد یا توری فلزی (Screen) دارد. وقتی سیال (مایع یا گاز) از داخل آن عبور می‌کند، این توری مانند یک الک عمل کرده و ذرات جامد بزرگتر از ابعاد منافذ خود را به دام می‌اندازد. به این ترتیب، سیالی پاک و تصفیه شده به مسیر خود ادامه می‌دهد.

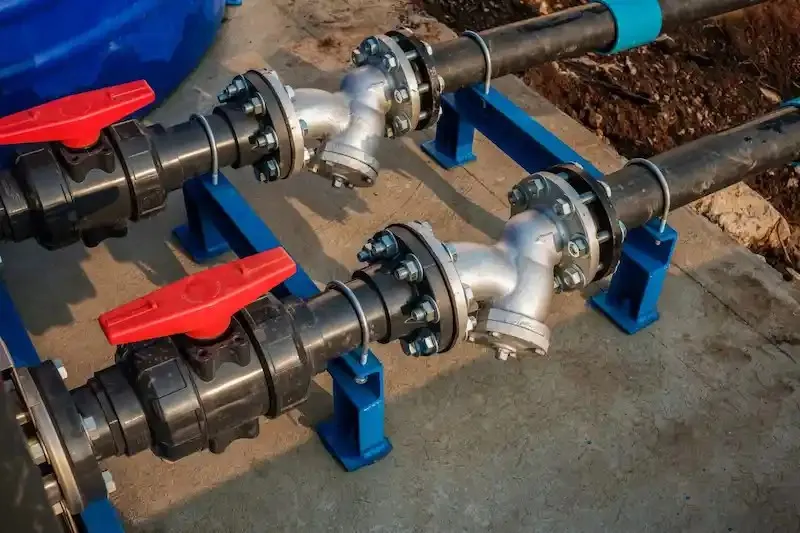

اجزای اصلی یک شیر صافی

اجزای اصلی یک شیر صافی معمولاً شامل موارد زیر است:

1. بدنه (Body): پوسته اصلی شیر که از متریال‌های مختلفی مانند چدن، برنج، فولاد یا استنلس استیل ساخته می‌شود.
2. توری (Screen): قلب شیر صافی که وظیفه فیلتراسیون را بر عهده دارد و قابل تعویض و تمیزکاری است.
3. درپوش (Cap/Cover): برای دسترسی آسان به توری جهت تمیزکاری یا تعویض.

تفاوت های شیر صافی و فیلتر: آیا این دو یکی هستند؟

• همه شیرهای صافی نوعی فیلتر هستند، اما هر فیلتری شیر صافی نیست.
• دقت: فیلترها معمولاً برای جداسازی ذرات بسیار ریز (در حد میکرون) طراحی شده‌اند، در حالی که شیرهای صافی ذرات بزرگتر (در حد میلی‌متر) را حذف می‌کنند.
• قابلیت استفاده: توری شیر صافی چندین بار قابل استفاده مجدد است. شما به راحتی می‌توانید آن را خارج کرده، تمیز کنید و دوباره در جای خود قرار دهید. اما کارتریج بسیاری از فیلترها یکبار مصرف بوده و پس از اشباع شدن باید تعویض شوند.
• افت فشار: به دلیل داشتن منافذ بزرگتر، شیر صافی مقاومت کمتری در برابر جریان ایجاد می‌کند و در نتیجه، افت فشار کمتری در سیستم به وجود می‌آورد. فیلترها به دلیل دقت بالاتر، افت فشار بیشتری ایجاد می‌کنند.
• یک قانون کلی: از شیر صافی برای محافظت از تجهیزات (Pre-filtration) و از فیلتر برای خالص‌سازی نهایی سیال (Purification) استفاده می‌شود. برای اطلاعات بیشتر، تفاوت شیر کشویی زبانه لاستیکی و زبانه فلزی را بررسی کنید.

انواع توری در شیر صافی

کیفیت جداسازی ذرات، مستقیماً به نوع توری داخل شیر بستگی دارد. دو نوع اصلی توری وجود دارد:

• توری سوراخ‌دار (Perforated Screen)

این توری از یک ورق فلزی ساخته شده که با استفاده از پانچ، سوراخ‌های متعددی روی آن ایجاد شده است. اندازه این سوراخ‌ها معمولاً بین ۰.۸ تا ۳.۲ میلی‌متر متغیر است. این نوع توری برای جداسازی ذرات درشت‌تر مانند رسوبات معمولی، گل و لای یا بقایای جوشکاری در خطوط لوله ایده‌آل است.

• توری مش (Mesh Screen)

توری مش از بافتن سیم‌های نازک فلزی به یکدیگر، شبیه به تور، ساخته می‌شود. این ساختار اجازه می‌دهد تا منافذ بسیار ریزتری (گاهی تا ۰.۰۷ میلی‌متر یا ۷۰ میکرون) ایجاد شود. توری‌های مش قادر به جداسازی ذرات بسیار ریزتر هستند. معمولاً برای افزایش استحکام، این توری مش را روی یک توری سوراخ‌دار (به عنوان قفس حمایتی) قرار می‌دهند.

نکته: انتخاب بین این دو نوع توری به میزان حساسیت تجهیزات پایین‌دستی و اندازه ذراتی که باید حذف شوند، بستگی دارد.

انواع شیر صافی بر اساس طراحی بدنه

شکل ظاهری و طراحی بدنه شیر صافی، بر نحوه نصب، ظرفیت و میزان افت فشار آن تأثیر مستقیم دارد. معروف‌ترین انواع آن عبارتند از:

1. شیر صافی Y شکل (Y-Type Strainer)

این مدل، همان‌طور که از نامش پیداست، بدنه‌ای شبیه به حرف Y انگلیسی دارد. توری در داخل شاخه مورب آن قرار می‌گیرد.

مزایا: طراحی جمع‌وجور، قابلیت نصب در خطوط لوله افقی و عمودی (با جریان رو به پایین)، قیمت مناسب‌تر در سایزهای کوچک.

کاربرد: برای سیالات گازی مانند بخار و هوا، و همچنین مایعاتی که حجم ناخالصی در آن‌ها کم است، بسیار مناسب می‌باشد. این شیرها به دلیل شکل خاص خود، مقاومت خوبی در برابر فشارهای بالا دارند. برای انتخاب شیر مناسب، راهنمای خرید شیرهای صنعتی را مطالعه کنید.

2. شیر صافی سبدی یا T شکل (Basket or T-Type Strainer)

این شیرها دارای یک محفظه عمودی یا سبدی شکل هستند که توری در آن قرار می‌گیرد. ظرفیت نگهداری ناخالصی در این مدل بسیار بیشتر از مدل Y شکل است.

مزایا: ظرفیت بالای نگهداری رسوبات، افت فشار کمتر نسبت به مدل Y، فواصل طولانی‌تر بین هر بار تمیزکاری.

کاربرد: ایده‌آل برای خطوط لوله مایعات، به ویژه در جاهایی که حجم ذرات معلق زیاد است یا قطع جریان برای تمیزکاری دشوار است. این شیرها معمولاً فقط در خطوط افقی نصب می‌شوند.

3. شیر صافی دوبلکس (Duplex Strainer)

دارای دو محفظه سبدی موازی است. این طراحی هوشمندانه به شما اجازه می‌دهد بدون قطع کردن جریان اصلی سیستم، یکی از سبدها را برای تمیزکاری از مدار خارج کرده و جریان را به سبد دوم منتقل کنید. این مدل برای فرآیندهای حیاتی که نباید متوقف شوند، ضروری است.

4. شیر صافی موقت (Temporary Strainer)

به شکل مخروطی یا صفحه‌ای طراحی شده و به صورت موقت بین دو فلنج در ابتدای راه‌اندازی یک سیستم جدید نصب می‌شود تا بقایای ساخت و ساز را جمع‌آوری کند و پس از تمیز شدن اولیه خط، از سیستم حذف می‌شود.

5. شیر صافی خود تمیز شونده (Self-Cleaning Strainer)

این مدل‌های پیشرفته به صورت اتوماتیک و بدون نیاز به دخالت انسان، با استفاده از مکانیزم‌های داخلی مانند بک‌واش (Backwash)، خود را تمیز می‌کنند.

کدام شیرصافی برای شما مناسب است؟

انتخاب جنس بدنه به نوع سیال، دما، فشار کاری و شرایط محیطی بستگی دارد.

• شیر صافی برنجی: بسیار رایج در سایزهای کوچک (معمولاً ½ تا ۲ اینچ) برای تأسیسات ساختمانی، سیستم‌های گرمایشی و آبیاری. مقاومت خوبی در برابر خوردگی آب دارند اما برای سیالات شیمیایی مناسب نیستند.
• شیر صافی چدنی: انتخابی اقتصادی برای سایزهای بزرگ (۲ تا ۱۲ اینچ و بالاتر) در خطوط آبرسانی، موتورخانه‌ها و سیستم‌های تهویه مطبوع. برای فشارهای کاری متوسط (معمولاً تا ۱۶ بار) و سیالات غیرخورنده استفاده می‌شوند. هنگام خرید شیر صنعتی چدنی، به کاربرد و فشار کاری مورد نیاز خود توجه کنید.
• شیر صافی فولادی (کربن استیل): برای کاربردهای صنعتی با دما و فشار بالا (مانند خطوط بخار و روغن داغ) ایده‌آل هستند. مقاومت مکانیکی و حرارتی فوق‌العاده‌ای دارند.
• شیر صافی استنلس استیل (فولاد ضد زنگ): بهترین انتخاب برای صنایع غذایی، دارویی، شیمیایی و هر جایی که سیال خورنده باشد یا بهداشت اهمیت بالایی داشته باشد. مقاومت بی‌نظیری در برابر خوردگی و زنگ‌زدگی دارند و سطح صیقلی آن‌ها تمیزکاری را آسان می‌کند.

کاربردهای گسترده شیر صافی در صنعت و ساختمان

شیر صافی تقریباً در هر سیستم پایپینگی که نیاز به محافظت از تجهیزات دارد، یک جزء ضروری است. محل نصب آن معمولاً در ورودی تجهیزات حساس است.

• تاسیسات ساختمانی: قبل از پمپ‌ها، کنتورهای آب، شیرهای تقلیل فشار و رادیاتورها
• سیستم‌های آبیاری: به ویژه در آبیاری قطره‌ای برای جلوگیری از گرفتگی قطره‌چکان‌ها
• صنایع آب و فاضلاب: در ورودی تصفیه‌خانه‌ها و ایستگاه‌های پمپاژ
• صنایع نفت، گاز و پتروشیمی: برای محافظت از کمپرسورها، توربین‌ها و شیرآلات کنترلی
• موتورخانه‌ها: در خطوط آب گرم، بخار و سیستم‌های سرمایشی
• کارخانجات: در خطوط تولید برای حفظ کیفیت محصول و سلامت دستگاه‌ها

مزایا و معایب شیر صافی

مزایای مهم شیر صافی:

1. افزایش طول عمر تجهیزات: مهم‌ترین مزیت که از هزینه‌های سنگین تعمیر یا تعویض جلوگیری می‌کند.
2. کاهش هزینه‌های نگهداری: با جلوگیری از رسوب‌گرفتگی، نیاز به تمیزکاری‌های پرهزینه و زمان‌بر سیستم کاهش می‌یابد.
3. جلوگیری از توقف فرآیند: خرابی ناگهانی یک پمپ می‌تواند کل خط تولید یا سیستم آبرسانی را متوقف کند. شیر صافی این ریسک را به حداقل می‌رساند.
4. نصب آسان و هزینه پایین: نسبت به فوایدی که ارائه می‌دهد، یک سرمایه‌گذاری بسیار اقتصادی است.
5. قابلیت استفاده مجدد: توری آن به راحتی قابل تمیزکاری و استفاده مجدد است.

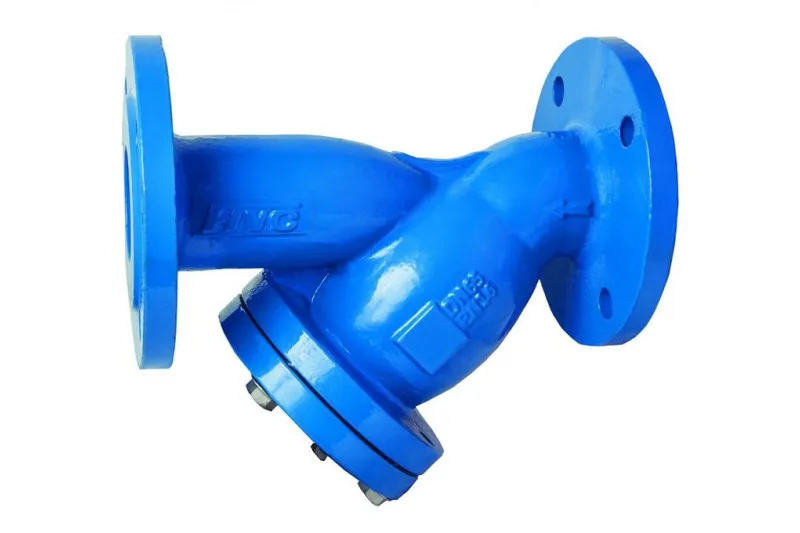

معایب و ملاحظات شیر صافی:

1. نیاز به بازرسی و تمیزکاری دوره‌ای: شیر صافی خودش به نگهداری نیاز دارد. اگر توری آن با رسوبات مسدود شود، باعث افت فشار شدید در سیستم و کاهش عملکرد آن خواهد شد.
2. ایجاد افت فشار: هرچند کم، اما عبور سیال از توری مقداری افت فشار ایجاد می‌کند که باید در طراحی سیستم لحاظ شود.
3. احتمال نشتی: مانند هر اتصال دیگری، در صورت نصب نادرست یا فرسودگی واشرها، احتمال نشتی از قسمت درپوش وجود دارد.

راهنمای نصب و نگهداری شیر صافی

نکات نصب:

1. جهت جریان: همیشه شیر صافی را مطابق با جهت فلشی که روی بدنه آن حک شده، نصب کنید.

2. محل نصب: آن را در محلی نصب کنید که دسترسی به درپوش برای تمیزکاری آسان باشد. فضای کافی در زیر یا کنار شیر (بسته به مدل) برای باز کردن درپوش و خارج کردن توری در نظر بگیرید.

3. نصب مدل Y شکل:

• در خطوط افقی: شاخه مورب (که درپوش روی آن است) باید رو به پایین باشد تا جاذبه به جمع شدن ذرات در انتهای توری کمک کند.
• در خطوط عمودی: فقط در لوله‌هایی با جریان رو به پایین قابل نصب است تا رسوبات در داخل توری جمع شوند و به خط برنگردند.

4. نصب مدل سبدی: این مدل‌ها تقریباً همیشه در خطوط افقی نصب می‌شوند.

5. تمیزکاری اولیه: قبل از نصب، از تمیز بودن داخل لوله‌ها و خود شیر صافی اطمینان حاصل کنید.

نکات نگهداری:

• بازرسی دوره‌ای: بر اساس میزان آلودگی سیال، یک برنامه منظم برای بازرسی و تمیز کردن توری تنظیم کنید. بهترین شاخص برای زمان تمیزکاری، اندازه‌گیری اختلاف فشار بین ورودی و خروجی شیر صافی است. افزایش قابل توجه این اختلاف فشار، نشانه مسدود شدن توری است.
• خاموش کردن سیستم: هرگز درپوش شیر صافی را زمانی که سیستم تحت فشار یا داغ است باز نکنید! ابتدا پمپ را خاموش کرده، شیرهای ورودی و خروجی را ببندید و فشار داخل خط را تخلیه کنید.
• تمیزکاری توری: پس از خارج کردن توری، آن را با یک برس سیمی و آب یا هوای فشرده تمیز کنید. وضعیت توری و واشر درپوش را بررسی کرده و در صورت نیاز آن‌ها را تعویض نمایید.

سخن پایانی

شیر صافی شاید به اندازه یک پمپ یا یک شیر کنترلی پیچیده به نظر نرسد، اما نقش آن در سلامت و پایداری یک سیستم لوله‌کشی غیرقابل انکار است. این قطعه کوچک و مقرون‌به‌صرفه، با محافظت از تجهیزات گران‌قیمت شما در برابر آسیب‌های ناشی از ذرات معلق، در بلندمدت هزینه‌های شما را کاهش داده و از بروز مشکلات جدی جلوگیری می‌کند.

هنگام خرید شیر صافی، به فاکتورهایی مانند نوع سیال، دما و فشار کاری، سایز لوله، میزان ناخالصی و سهولت دسترسی برای نگهداری توجه کنید تا بتوانید بهترین مدل و جنس را برای نیاز خود انتخاب نمایید. اگر در انتخاب خود تردید دارید، کارشناسان ما آماده‌اند تا شما را راهنمایی کنند.
