کارایی و دوام لولههای پلیکا (PVC) به شدت به اتصالات آنها وابسته است. اتصالات پلیکا، قطعاتی هستند که امکان اتصال لولهها، تغییر جهت جریان، انشعابگیری و مسدود کردن مسیرها را فراهم میکنند. این مقاله با هدف ارائه راهنمایی جامع و کاربردی، شما را با انواع اتصالات لوله پلیکا، کاربردهایشان، روشهای نصب و نکات کلیدی در انتخاب و نگهداری آشنا میکند.
اتصالات پلیکا چیست؟
اتصالات پلیکا بهعنوان قطعاتی حیاتی در سیستمهای لولهکشی، وظیفه اتصال لولهها، ایجاد انشعاب، تغییر مسیر جریان یا بستن انتهای خطوط را بر عهده دارند. این اتصالات از جنس UPVC (پلیوینیل کلراید سخت) ساخته میشوند که مزایای متعددی نسبت به سایر مواد دارد. UPVC در برابر خوردگی و مواد شیمیایی مقاوم است و به همین دلیل در محیطهای مرطوب یا اسیدی عملکردی قابل اعتماد ارائه میدهد. همچنین، این ماده بهعنوان عایق حرارتی و الکتریکی عمل میکند و برای سیستمهای برقی و تهویه نیز مناسب است. وزن سبک آن نصب را آسانتر کرده و هزینههای حملونقل و اجرا را کاهش میدهد. علاوه بر این، طول عمر بالا و نیاز کم به نگهداری، از دیگر دلایلی است که اتصالات پلیکا را به گزینهای محبوب تبدیل کرده است.
رعایت استانداردهای ملی (مانند INSO) و بینالمللی (مانند ISO) در تولید این اتصالات، کیفیت و سازگاری آنها را تضمین میکند. سایزبندی استاندارد نیز از اهمیت بالایی برخوردار است، زیرا همخوانی دقیق بین لولهها و اتصالات از نشتی و مشکلات اجرایی جلوگیری میکند. به طور کلی، انتخاب اتصالات مناسب و باکیفیت، پایه و اساس یک سیستم لولهکشی کارآمد و بادوام است.

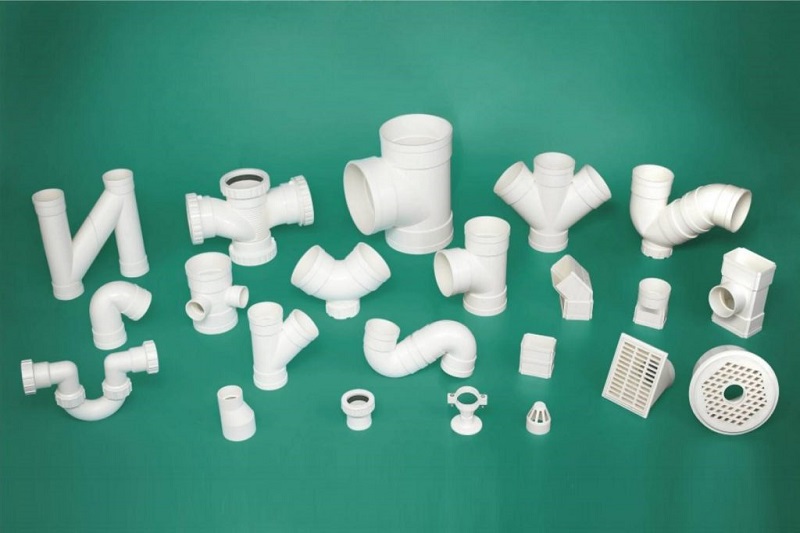

انواع اتصالات لوله پلیکا و کاربرد آنها
اتصالات پلیکا در انواع مختلفی تولید میشوند که هرکدام برای هدفی خاص طراحی شدهاند. در این بخش، به معرفی جامع این اتصالات و کاربردهایشان میپردازیم.
- بوشن (کوپلینگ)
- سهراهی
- چهارراهی
- زانو (Elbow)
- تبدیل (Reducer)
- فلنج (Flange)
- درپوش (Cap)
- کلاهک (End Plug)
- سیفون پلیکا
- موفه (Expansion Joint)
- دریچه بازدید (Inspection Chamber)
- بست پلیکا
- رابط و مهره ماسوره
- اتصال رزوهای پلیکا
بوشن (کوپلینگ)
بوشن برای اتصال دو لوله در یک مسیر مستقیم استفاده میشود. این اتصال در مواردی که نیاز به افزایش طول لوله یا تعمیر بخشی از خط باشد، کاربرد دارد. انواع بوشن شامل بوشن ساده، بوشن تبدیل (برای اتصال لولههای با قطر متفاوت) و بوشن موفهدار است. انتخاب نوع مناسب بستگی به نیاز پروژه دارد و استفاده صحیح از آن از نشتی جلوگیری میکند.
سهراهی
سهراهی برای انشعابگیری از خط اصلی طراحی شده است. این اتصال در زوایای مختلفی مانند ۹۰ درجه (Tee) و ۴۵ درجه (Y-Branch) و همچنین بهصورت تبدیل تولید میشود. زاویه انشعاب بر دبی و فشار جریان تأثیر میگذارد و باید با توجه به نوع سیستم انتخاب شود.
چهارراهی
چهارراهی برای ایجاد چهار مسیر اتصال یا انشعاب به کار میرود. این اتصال نسبت به سهراهی کمتر استفاده میشود و بیشتر در سیستمهای پیچیده یا خاص کاربرد دارد.
زانو (Elbow)
زانو جهت تغییر مسیر لولهها را فراهم میکند و در زوایای ۹۰، ۴۵ و ۲۲.۵ درجه و همچنین بهصورت تبدیلی موجود است. شعاع زانو بر افت فشار جریان اثر میگذارد و انتخاب زاویه مناسب به بهینهسازی عملکرد سیستم کمک میکند.
تبدیل (Reducer)
تبدیل برای اتصال دو لوله با قطرهای متفاوت استفاده میشود. این اتصال در انواع بوشن و سهراهی تولید میشود و میتواند هممرکز یا غیرهممرکز باشد. کاربرد آن در تنظیم اندازه خطوط و تطبیق سیستمهای مختلف است.
فلنج (Flange)
فلنج برای اتصال لولهها به شیرآلات، پمپها یا تجهیزات دیگر با استفاده از پیچ و مهره به کار میرود. آببندی صحیح با واشر در این اتصالات ضروری است تا از نشتی جلوگیری شود.
درپوش (Cap)
درپوش برای مسدود کردن انتهای لوله استفاده میشود و در آزمایش فشار یا پایان دادن به خطوط کاربرد دارد. این قطعه بهصورت دائمی یا موقت قابل نصب است.
کلاهک (End Plug)
کلاهک مشابه درپوش عمل میکند و برای بستن موقت یا دائمی انتهای لوله به کار میرود. انواع پیچی و فشاری آن در بازار موجود است.
سیفون پلیکا
سیفون در سیستمهای فاضلاب برای جلوگیری از ورود بوی نامطبوع به محیط استفاده میشود. این اتصال با نگهداری آب در بخش خمیده خود، مانع از بازگشت گازها میشود و در انواع یکپارچه و کشویی تولید میشود.
موفه (Expansion Joint)
موفه برای جبران انبساط و انقباض لولهها در اثر تغییرات دما طراحی شده است. این اتصال در خطوط طولانی یا مناطقی با نوسانات دمایی بالا حیاتی است.
دریچه بازدید (Inspection Chamber)
دریچه بازدید امکان دسترسی به خطوط فاضلاب را برای تمیزکاری و رفع انسداد فراهم میکند. نصب آن در نقاط استراتژیک سیستم توصیه میشود.
بست پلیکا
بست برای تثبیت لولهها روی دیوار یا سقف به کار میرود و از حرکت یا ارتعاش لولهها جلوگیری میکند. انواع ساده و آویز آن در دسترس است.
رابط و مهره ماسوره
این اتصال برای قطع و وصل سریع لولهها بدون نیاز به برش استفاده میشود و در تعمیرات و نگهداری بسیار کاربردی است.
اتصال رزوهای پلیکا
اتصال رزوهای برای اتصال لولههای پلیکا به شیرآلات یا قطعات فلزی با رزوه طراحی شده است. استفاده از نوار تفلون در این نوع اتصال برای آببندی توصیه میشود.
نکات مهم در انتخاب و نصب انواع اتصالات لوله پلیکا
انتخاب انواع لوله و اتصالات فاضلاب ساختمان باکیفیت و متناسب با فشار کاری سیستم (مانند PN10 یا PN16) از مهمترین مراحل در اجرای پروژههای لولهکشی است. روشهای اتصال شامل چسبکاری، اتصال رزوهای و اتصال فشاری (اورینگدار) است.
در روش چسبکاری، که رایجترین روش است، باید مراحل زیر به دقت انجام شود:
- تمیز کردن سطح لوله و اتصال با پارچه
- اعمال پرایمر برای آمادهسازی سطح
- استفاده یکنواخت از چسب مخصوص UPVC
- چرخش ملایم لوله هنگام اتصال و رعایت زمان گیرایی (حداقل ۲۴ ساعت برای فشار کامل)
از خطاهای رایج مانند چسبندگی ناکافی، استفاده از چسب نامناسب یا عدم تمیزکاری سطح باید پرهیز شود، زیرا این موارد میتوانند به نشتی یا کاهش عمر سیستم منجر شوند. همچنین، در اتصالات رزوهای، استفاده از نوار تفلون برای آببندی ضروری است.
برای اطمینان از عملکرد طولانیمدت سیستم، بازرسی دورهای اتصالات توصیه میشود. بررسی نشتی، ترکخوردگی یا تغییر شکل در اتصالات باید بهصورت منظم انجام شود. در صورت بروز نشتی، میتوان از روشهای موقت مانند نوار تفلون یا چسب مخصوص استفاده کرد، اما تعویض اتصال معیوب بهترین راهحل دائمی است.
محافظت از لولهها و اتصالات در برابر دماهای شدید نیز اهمیت دارد. در مناطق سرد، یخزدگی میتواند به ترکخوردگی منجر شود؛ بنابراین، عایقکاری یا تخلیه آب در فصول سرد ضروری است. در مقابل، گرمای بیش از حد نیز ممکن است باعث تغییر شکل UPVC شود که باید از آن جلوگیری کرد.
| نوع اتصال | کاربرد اصلی | محدوده قیمت (تومان) | نکته کلیدی |
| بوشن ساده | اتصال دو لوله همقطر | ۵,۰۰۰ – ۱۵,۰۰۰ | نصب آسان با چسب |
| زانو ۹۰ درجه | تغییر جهت جریان | ۷,۰۰۰ – ۲۰,۰۰۰ | افت فشار بیشتر نسبت به ۴۵ |
| سیفون | جلوگیری از بوی فاضلاب | ۳۰,۰۰۰ – ۷۰,۰۰۰ | نیاز به نصب دقیق |
| فلنج | اتصال به تجهیزات | ۵۰,۰۰۰ – ۱۵۰,۰۰۰ | وابسته به واشر باکیفیت |
نتیجهگیری
اتصالات لوله پلیکا با تنوع و کارایی خود، ستون اصلی سیستمهای لولهکشی مدرن هستند. از بوشن و زانو گرفته تا سیفون و دریچه بازدید، هر کدام نقش ویژهای در بهبود عملکرد و دو ام شبکه دارند. انتخاب صحیح این اتصالات بر اساس نیاز پروژه، نصب اصولی و نگهداری منظم، از مشکلات رایج مانند نشتی و خرابی جلوگیری میکند. با رعایت نکات مطرحشده در این مقاله، میتوانید سیستمی کارآمد و پایدار طراحی کنید که سالها بدون دردسر عمل کند.
