شیرهای کشویی، که جزو ابزارهای پرکاربرد در صنایع مختلف برای کنترل جریان سیالات هستند، با استفاده از یک صفحه پهن که مانند یک دروازه عمل میکند، جریان را قطع یا وصل میکنند. شیر کشویی چدنی زبانه لاستیکی، نوعی خاص از این شیرها است که با قابلیت آببندی کامل و کنترل دقیق، در پروژههای بزرگ صنعتی و تأسیساتی کاربرد دارد. این شیر، با طراحی ساده اما کارآمد، گزینهای مطمئن برای مدیریت سیالات، حتی در شرایط سخت است. در این مقاله، به بررسی مکانیزم، ویژگیها و کاربردهای این شیر میپردازیم پس همراه ما باشید.
مکانیزم طراحی و کارکرد شیرهای کشویی چدنی
این شیرها در گروه شیرهای دروازهای قرار میگیرند، جایی که یک صفحه پهن به عنوان دروازه عمل میکند. بدنه اصلی شیر، محفظهای بزرگ دارد که درون آن، صفحه کشویی حرکت میکند. این صفحه به یک محور متصل است که با چرخش، صفحه را بالا یا پایین میبرد. وقتی محور در خلاف جهت عقربههای ساعت میچرخد، صفحه بالا رفته و جریان باز میشود. چرخش در جهت عقربهها، صفحه را پایین میآورد و جریان را میبندد. این مکانیزم ساده، کنترل دقیق را برای این مدل شیرها ممکن میسازد.
بدنه این شیرها اغلب از چدن ساخته میشود، که دو نوع خاکستری یا داکتیل دارد. چدن داکتیل، با انعطاف بیشتر، در شرایط سختتر کارایی بهتری نشان میدهد. این طراحی، شیر را برای کنترل جریانهای بزرگ مناسب میکند.
زبانه، بخشی است که جریان را آببندی میکند. در شیرهای کشویی، زبانه میتواند فلزی یا لاستیکی باشد. تفاوت شیر کشویی زبانه لاستیکی و زبانه فلزی به قدرت و مقاومت آن ها در برابر سیالات داغ و میزان عایق بندی آن ها بستگی دارد. زبانه لاستیکی، که از پلیمرهای انعطافپذیر ساخته میشود، دور صفحه کشویی را میپوشاند و وقتی صفحه بسته میشود، مجرا را کاملاً مسدود میکند. این ویژگی، آببندی عالی را فراهم میکند، به ویژه برای سیالاتی که رسوب دارند.
زبانه فلزی برای سیالات داغ و کمرسوب مناسب است، اما زبانه لاستیکی برای کنترل سیالاتی با رسوب بالا و دمای متوسط کارآمدتر عمل میکند. با این حال، این زبانهها برای سیالات خیلی داغ یا خورنده توصیه نمیشوند، زیرا ممکن است آسیب ببینند.
اجزای اصلی شیر کشویی زبانه لاستیکی
- بدنه اصلی، که از چدن یا فولاد است، محفظه را تشکیل میدهد.
- کلاهک، بخش بالایی است که صفحه در آن قرار دارد.
- صفحه یا دیسک، که زبانه لاستیکی دور آن را پوشانده، جریان را کنترل میکند.
- نشیمنگاه، جایی است که صفحه روی آن مینشیند.
- محور یا ساقه، که اغلب مارپیچی است، حرکت صفحه را هدایت میکند.
- فلکه، ابزار دستی برای چرخاندن محور است. این اجزا با هماهنگی، کارایی شیر را تضمین میکنند.
مشخصههای فنی و ویژگیهای این محصول
فشار قابل تحمل، که با واحد بار اندازهگیری میشود، نشاندهنده ظرفیت شیر است. سایز بدنه، از 2 تا 16 اینچ، بر اساس استاندارد DIN تعیین میشود. ابعاد فلنچها، که اغلب جوشی هستند، باید با ظرفیت فشار شیر همخوانی داشته باشند. جنس بدنه و زبانه نیز مهم است، زیرا بر قیمت و دوام تأثیر میگذارد. گستره دمایی، معمولاً تا 110 درجه سانتیگراد، محدودیت استفاده را مشخص میکند. این ویژگیها، شیر را برای کاربردهای خاص آماده میکنند.
این شیرها آببندی کامل در سیالاتی با رسوب را فراهم میکنند، که برای جلوگیری از نشتی حیاتی است. محور اغلب هرزگرد است، یعنی هنگام چرخش، بالا یا پایین نمیرود و فضای کمتری اشغال میکند. قابلیت کنترل سیالات گازی یا دوفاز، آن را برای صنایع متنوع مناسب میسازد. طراحی برای مجراهای بزرگ، کنترل جریانهای حجیم را آسان میکند. در واقع خرید شیر چدنی صنعتی یک انتخاب کاملا هوشمندانه می باشد. این شیرها برای قطع و وصل کامل ایدهآلاند، اما برای تنظیم نیمهباز، ممکن است تلاطم ایجاد کنند که به مرور به صفحه آسیب میرساند.

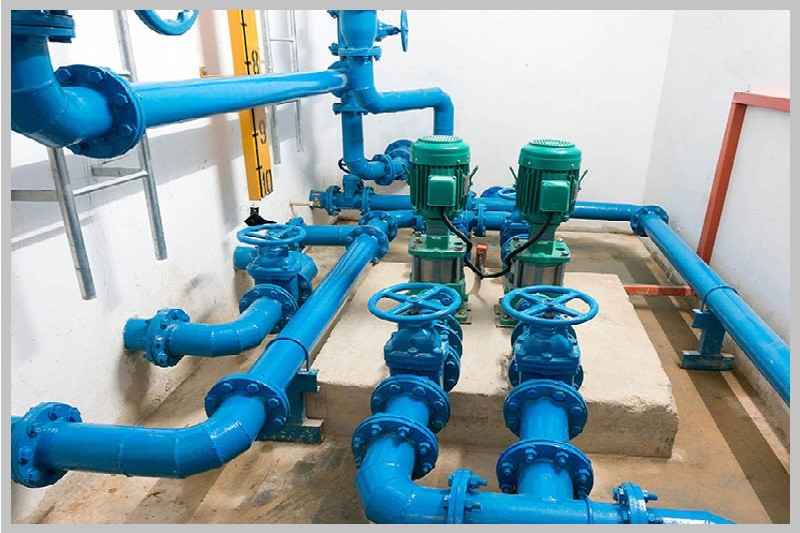

کاربردهای شیر کشویی زبانه لاستیکی
این شیرها برای کنترل سیالاتی با رسوب بالا و دمای متوسط طراحی شدهاند، مانند آب، فاضلاب، روغنها، هوای فشرده و گازهای خنثی. در حالت نیمهباز، ممکن است تلاطم ایجاد کنند، پس برای قطع و وصل کامل مناسبترند. این ویژگیها، آنها را برای فرآیندهای صنعتی که نیاز به آببندی دقیق دارند، ایدهآل میسازد. از این رو استفاده از شیرهای چدنی در صنایع نفت و گاز مرسوم و یکی از محبوب ترین گزینه های خرید می باشد.
سخن پایانی
شیر کشویی چدنی زبانه لاستیکی، با طراحی ساده و کارآمد، گزینهای مطمئن برای کنترل جریان سیالات است. این شیر، با آببندی عالی و قابلیت تحمل فشار، در صنایع مختلف کاربرد دارد. با انتخاب درست بر اساس مشخصات فنی، میتوانید پروژههای خود را با اطمینان پیش ببرید. برای خرید یا مشاوره، با کارشناسان ما در وبسایت تماس بگیرید و از محصولات باکیفیت بهرهمند شوید.
