لوله‌های پلی اتیلن به دلیل ویژگی‌های منحصربه‌فردی مانند مقاومت بالا در برابر ضربه، انعطاف‌پذیری و مقاومت در برابر زنگ‌زدگی، در پروژه‌های زیرساختی سراسر دنیا پرکاربرد شده‌اند. اما استحکام یک خط لوله به اندازه ضعیف‌ترین نقطه آن است و اینجاست که جوشکاری، به عنوان مهم‌ترین مرحله برای یکپارچه کردن لوله‌ها، نقشی حیاتی پیدا می‌کند. جوشکاری لوله‌های پلی اتیلن فرآیندی است که با استفاده از گرما و فشار، دو قطعه را به هم وصل می‌کند و یک پیوند محکم و همیشگی ایجاد می‌کند که حتی از خود لوله هم قوی‌تر است. این کار به پایداری و عمر طولانی سیستم کمک می‌کند و از نشتی و خطرات احتمالی در پروژه‌های حساس، به خصوص در خطوط گاز و آب، جلوگیری می‌کند.
در این راهنمای کامل، به بررسی اصول جوشکاری، روش‌های مختلف اتصال و نکات مهم برای یک جوش موفق می‌پردازیم. هدف این مقاله، ارائه اطلاعات مفید و کاربردی برای متخصصان و مجریان پروژه‌ها و همچنین ساده‌سازی مفاهیم برای تازه‌کارهاست. با زبانی ساده و روان، تلاش شده تا پیچیدگی‌های فنی به راحتی توضیح داده شوند و اهمیت این فرآیند مهم درک شود.

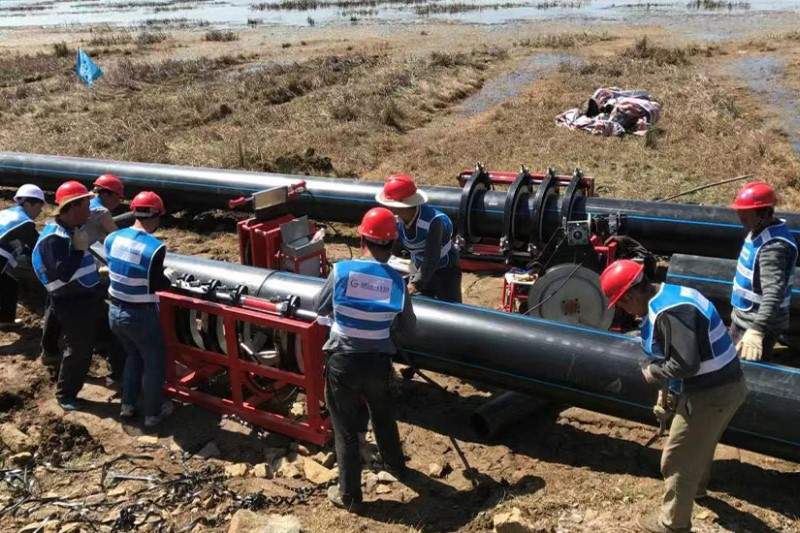

اصول و نکات کلیدی در تمام روش‌های جوشکاری
قبل از پرداختن به جزئیات هر روش جوشکاری، لازم است به اصول اصلی که پایه یک جوش موفق هستند، توجه کنیم. رعایت این نکات، فارغ از اینکه از کدام روش استفاده می‌شود، کیفیت و عمر اتصال نهایی را تضمین می‌کند.
همخوانی مواد
یکی از مهم‌ترین قوانین در جوشکاری لوله‌های پلی اتیلن، اصل همخوانی مواد است. فقط لوله‌هایی با جنس کاملاً یکسان (مانند پلی اتیلن با چگالی بالا یا HDPE) و دارای قطر و ضخامت دیواره برابر می‌توانند به هم جوش داده شوند. نادیده گرفتن این اصل می‌تواند باعث ضعیف شدن محل جوش و در نهایت شکستن آن شود. به عنوان مثال، جوش دادن یک لوله ۹۰ میلی‌متری به یک لوله ۱۱۰ میلی‌متری با استفاده از جوش لب به لب غیرممکن است. بنابراین، اولین قدم در هر پروژه، تأیید سازگاری کامل لوله‌ها و اتصالات است.
آماده‌سازی سطح
آماده‌سازی سطوح لوله‌ها و اتصالات، قبل از جوشکاری، نقشی اساسی در کیفیت نهایی دارد. این فرآیند شامل تمیز کردن کامل از هرگونه آلودگی، گرد و غبار، چربی و لایه نازک اکسیداسیون است که به طور طبیعی روی سطح پلی اتیلن ایجاد می‌شود. این لایه اکسید شده پیوندهای ضعیفی دارد و اگر به طور کامل برداشته نشود، از ایجاد یک پیوند محکم در محل جوش جلوگیری می‌کند.
این آماده‌سازی معمولاً با استفاده از یک ابزار مخصوص به نام اسکراپر (تراش‌دهنده) انجام می‌شود تا یک لایه نازک و یکنواخت از روی سطح خارجی لوله برداشته شود. پس از آن، محل جوش با یک دستمال تمیز و بدون پرز و مایع مناسب مانند الکل ایزوپروپیل تمیز و خشک می‌شود. تمیز نبودن سطوح جوش می‌تواند منجر به مشکلاتی مانند حباب‌زدگی و نفوذ ناقص شود.
کنترل شرایط محیطی
شرایط محیطی، تأثیر مستقیمی بر نتیجه جوشکاری دارد. توصیه می‌شود که جوشکاری در محیطی مناسب و به دور از عوامل نامساعدی مانند رطوبت، گرد و خاک، باد و دمای پایین (کمتر از ۵+ درجه سانتی‌گراد) انجام شود. جریان شدید هوا یا باد می‌تواند باعث سرد شدن سریع سطوح ذوب شده و منجر به ترک در جوش شود، در حالی که رطوبت یا گرد و غبار می‌تواند به جوش نفوذ کرده و باعث ایجاد نقص شود. در شرایطی که کنترل کامل محیط ممکن نیست، استفاده از چادر یا سایبان برای جلوگیری از تابش مستقیم خورشید و وسایل گرمایشی برای حفظ دمای مناسب توصیه می‌شود. حتی تفاوت دمایی ناشی از تابش خورشید نیز باید با سایبان‌کشی یا دادن زمان کافی برای هم‌دما شدن، مدیریت شود.
این اصول اولیه، در واقع دلایل اصلی بسیاری از شکست‌های احتمالی هستند. یک جوش موفق، نتیجه مستقیم رعایت دقیق این نکات است و کیفیت آن از همان مرحله آماده‌سازی آغاز می‌شود.

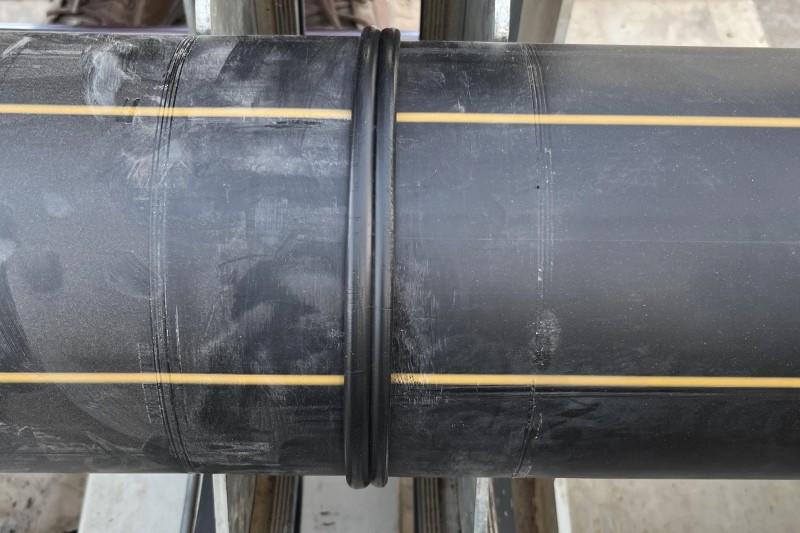

جوش لب به لب (Butt Fusion): روشی قدیمی و کاربردی برای پروژه‌های بزرگ
جوش لب به لب که به نام جوش لب به لب پلی اتیلن نیز شناخته می‌شود، یکی از قدیمی‌ترین و پرکاربردترین روش‌ها برای اتصال لوله‌های پلی اتیلن است. این روش به ویژه برای لوله‌های با قطرهای بالا، از ۹۰ میلی‌متر به بالا، بسیار کارآمد است و در پروژه‌های انتقال آب، فاضلاب و گاز کاربرد گسترده‌ای دارد.
مراحل کار
مبنای این روش بر پایه گرم کردن همزمان دو سر لوله یا اتصالات تا رسیدن به حالت ذوب و سپس فشرده کردن کنترل‌شده آن‌ها به یکدیگر است. فرآیند جوش لب به لب به چند مرحله کلیدی تقسیم می‌شود:
- هم‌راستا کردن و ثابت کردن: لوله‌ها با استفاده از گیره‌های دستگاه جوش لوله پلی اتیلن، به صورت دقیق ثابت و هم‌راستا می‌شوند. این مرحله تضمین می‌کند که دو لوله بدون هیچ‌گونه انحرافی نسبت به هم قرار گیرند.
- صاف‌کاری (رنده‌کاری): با استفاده از دستگاه رنده، دو سر لوله کاملاً صاف و عمود بر محور لوله می‌شوند تا پس از قرارگیری در کنار هم، هیچ فاصله‌ای بین آن‌ها نباشد.
- گرم کردن (ذوب): یک صفحه داغ (اتو) که معمولاً با لایه‌ای از تفلون پوشیده شده، با دمای مشخص (حدود ۲۱۰ تا ۲۳۰ درجه سانتی‌گراد) بین دو سر لوله قرار می‌گیرد. لوله‌ها به آرامی به سمت اتو فشرده می‌شوند تا یک لبه یکنواخت در اطراف هر دو سر تشکیل شود.
- اتصال و خنک‌کاری: پس از اینکه لوله‌ها به دمای ذوب رسیدند و لبه‌های کافی تشکیل شد، اتو برداشته شده و دو سر ذوب شده به سرعت تحت فشار مشخصی به هم وصل می‌شوند. این فشار تا زمانی که جوش کاملاً سرد و سفت شود، حفظ می‌گردد.
پارامترهای فنی و نکات مهم
موفقیت جوش لب به لب به سه عامل اصلی زمان، دما و فشار وابسته است. استانداردهای معتبر جهانی و ملی، مقادیر دقیق این پارامترها را بر اساس قطر و ضخامت لوله مشخص می‌کنند. به عنوان مثال، استاندارد ملی INSO 18648 و استاندارد بین‌المللی ISO 21307 راهنماهای کاملی برای این فرآیند هستند. این استانداردها، فرآیندهای جوشکاری را با جزئیات توضیح می‌دهند و اطلاعاتی در مورد نحوه محاسبه فشار مورد نیاز و مدت زمان خنک‌کاری ارائه می‌دهند.
جوش الکتروفیوژن (Electrofusion): دقت و ایمنی در بالاترین سطح
جوش الکتروفیوژن یک روش پیشرفته و بسیار دقیق برای اتصال لوله‌های پلی اتیلن است که به ویژه در پروژه‌هایی که ایمنی و کیفیت اتصال اولویت دارد، استفاده می‌شود. این روش به دلیل ضریب اطمینان بالا، تنها نوع اتصال تأیید شده برای خطوط انتقال گاز است.
مراحل کار
برخلاف جوش لب به لب که از یک صفحه داغ خارجی استفاده می‌کند، جوش الکتروفیوژن از یک قطعه مخصوص به نام “کوپلر” استفاده می‌کند که در داخل آن، سیم‌های حرارتی (المنت) کار گذاشته شده است. مراحل این فرآیند به این صورت است:
- آماده‌سازی و لایه‌برداری: ابتدا سطح خارجی لوله‌ها به دقت با استفاده از اسکراپر تمیز شده و لایه نازک اکسیداسیون از روی آن برداشته می‌شود. سپس سطح با الکل ایزوپروپیل پاک می‌شود.
- نصب کوپلر و ثابت کردن: کوپلر از بسته‌بندی خود خارج شده و روی دو سر لوله قرار می‌گیرد. سپس با استفاده از گیره‌های مخصوص، لوله‌ها و کوپلر به طور کامل در جای خود ثابت می‌شوند تا از هرگونه حرکت در طول جوشکاری جلوگیری شود.
- جوشکاری خودکار: دستگاه جوش الکتروفیوژن به کوپلر وصل می‌شود. در بسیاری از دستگاه‌های مدرن، اطلاعات و پارامترهای دقیق جوش از طریق یک بارکدخوان که بارکد روی کوپلر را می‌خواند، به صورت خودکار به دستگاه منتقل می‌شود. سپس دستگاه جریان برق کنترل‌شده‌ای را از طریق المنت‌های داخل کوپلر عبور می‌دهد. این جریان باعث تولید گرما و ذوب همزمان سطح داخلی کوپلر و سطح خارجی لوله‌ها می‌شود.
- خنک‌کاری: پس از اتمام زمان جوشکاری، جریان برق قطع می‌شود و اتصال باید بدون هیچ‌گونه جابجایی یا فشار، کاملاً سرد شود تا پیوند محکم آن شکل بگیرد.

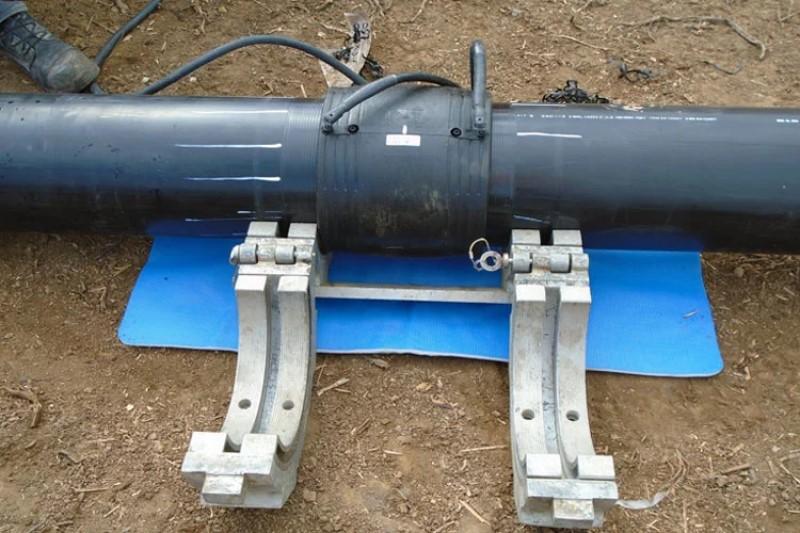

کاربردها و مزایای برجسته
جوش الکتروفیوژن به دلیل مزایای زیاد، در صنایع مختلفی مانند آبرسانی، توزیع گاز، و خطوط فاضلاب کاربرد دارد. مهم‌ترین مزیت این روش، ضریب اطمینان بسیار بالا و عدم وابستگی کیفیت جوش به مهارت اپراتور است. علاوه بر این، سرعت اجرای آن بسیار بالاتر از جوش لب به لب است. برای مثال، جوشکاری یک اتصال ۶۳ میلی‌متری با روش الکتروفیوژن تنها ۳ تا ۷ دقیقه زمان می‌برد، در حالی که در روش لب به لب ممکن است حدود ۲۰ تا ۲۵ دقیقه طول بکشد.
این روش همچنین امکان اتصال لوله‌های با ضخامت‌های دیواره متفاوت (SDR) را فراهم می‌کند و سطح جوشکاری بیشتری نسبت به جوش لب به لب دارد، که به ضریب اطمینان بالاتر منجر می‌شود. در حالی که اتصالات الکتروفیوژن ممکن است در ابتدا گران‌تر به نظر برسند، اما با کاهش زمان اجرا، کاهش نیاز به نیروی کار ماهر و کاهش چشمگیر ریسک نشتی، هزینه کلی پروژه را در بلندمدت به شکل قابل توجهی کاهش می‌دهند. این امر نشان می‌دهد که سرمایه‌گذاری در فناوری‌های پیشرفته‌تر و ایمن‌تر، در نهایت به صرفه‌جویی مالی و افزایش پایداری زیرساخت منجر می‌شود.
روش‌های تکمیلی و کاربردی جوشکاری پلی اتیلن
علاوه بر دو روش اصلی جوش لب به لب و الکتروفیوژن، چندین روش دیگر نیز برای اتصال لوله‌های پلی اتیلن وجود دارد که هر یک کاربردهای خاص خود را دارند.
- جوشکاری سوکتی (Socket Fusion): این روش برای لوله‌های با قطر کوچک‌تر (معمولاً تا ۱۲۵ میلی‌متر) مناسب است. در این روش، سطح خارجی لوله و سطح داخلی یک اتصال سوکتی به طور همزمان با یک گرم‌کننده گرم می‌شوند و سپس لوله به داخل سوکت وارد شده و پس از چند دقیقه خنک‌کاری، یک پیوند محکم ایجاد می‌شود.
- جوشکاری زینی (Saddle Fusion): این روش برای ایجاد انشعاب از یک خط لوله اصلی، بدون نیاز به برش و متوقف کردن جریان سیال، استفاده می‌شود. یک اتصال زین‌مانند بر روی لوله اصلی قرار گرفته و به آن جوش داده می‌شود.
- جوشکاری اکستروژن (Extrusion Welding): این روش عموماً برای لوله‌های با قطر بسیار بزرگ، بالای ۸۰۰ میلی‌متر، کاربرد دارد. در این فرآیند، لبه‌های دو لوله با هوای گرم حرارت داده می‌شوند و سپس مواد مذاب پلی اتیلن با استفاده از یک اکسترودر دستی به محل اتصال تزریق می‌گردد. این روش بالاترین مقاومت را فراهم می‌کند، اما نسبت به سایر روش‌ها زمان‌برتر بوده و به مهارت و دقت بالایی نیاز دارد.
کدام روش برای شما مناسب است؟
انتخاب روش جوشکاری مناسب به عوامل متعددی از جمله نوع پروژه، قطر لوله، شرایط محیطی و اولویت‌های ایمنی و اقتصادی بستگی دارد. در جدول زیر، دو روش اصلی جوش لب به لب و الکتروفیوژن بر اساس معیارهای کلیدی مقایسه شده‌اند تا به یک انتخاب آگاهانه کمک شود.
| معیار مقایسه | جوش لب به لب (Butt Fusion) | جوش الکتروفیوژن (Electrofusion) |
| کاربرد اصلی | خطوط انتقال آب و فاضلاب با قطرهای بالا، پروژه‌های با بودجه محدود | خطوط انتقال گاز و آب، صنایع حساس با نیاز به بالاترین سطح ایمنی |
| وابستگی به مهارت اپراتور | کیفیت جوش به شدت به مهارت و دقت جوشکار وابسته است | فرآیند خودکار بوده و وابستگی کمتری به عملکرد اپراتور دارد |
| سرعت اجرا | زمان‌برتر است | سرعت جوشکاری بسیار بالاتر است |
| هزینه اتصالات | اتصالات ارزان‌تر هستند | اتصالات کوپلر گران‌تر هستند |
| سطح اطمینان و کیفیت | کیفیت بالا، در صورت رعایت کامل اصول فنی | ضریب اطمینان بسیار بالا، تنها روش تأیید شده برای خطوط گاز |
| قابلیت اتصال SDR متفاوت | فقط برای لوله‌های با ضخامت دیواره یکسان مناسب است | امکان اتصال لوله‌های با SDR متفاوت وجود دارد |

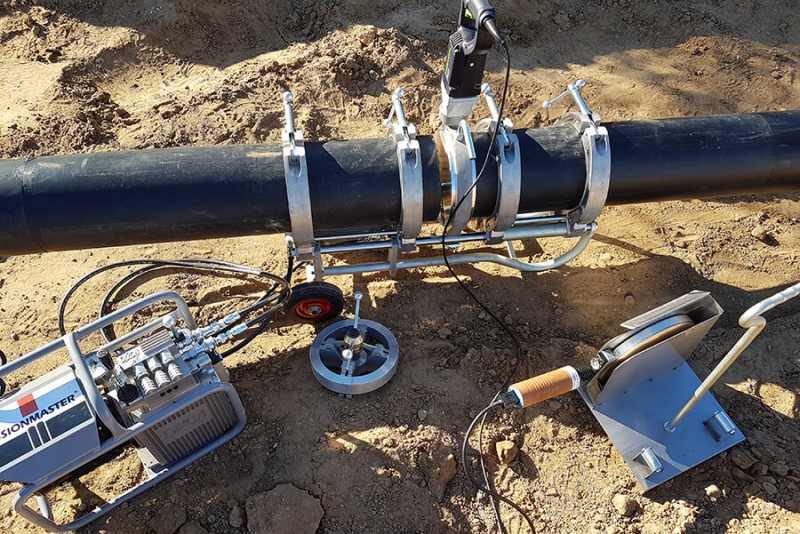

عیوب رایج در جوشکاری و راه‌های پیشگیری
در هر فرآیند جوشکاری، احتمال بروز عیوب وجود دارد که می‌تواند مقاومت جوش را به شدت کاهش دهد. شناسایی و پیشگیری از این عیوب، بخش مهمی از کنترل کیفیت است. از جمله شایع‌ترین عیوب می‌توان به موارد زیر اشاره کرد:
- ناهم‌راستایی (Misalignment): عدم هم‌راستایی صحیح لوله‌ها در دستگاه جوش، باعث توزیع نامتوازن فشار و گرما و در نهایت ایجاد یک جوش ضعیف و ناقص می‌شود.
- نفوذ ناقص (Incomplete Fusion): زمانی رخ می‌دهد که گرما یا فشار کافی برای ذوب شدن و ترکیب کامل مواد در کل سطح جوش وجود نداشته باشد.
- تخلخل و حباب (Porosity): وجود حباب‌های هوا در داخل جوش، ناشی از رطوبت، گرد و غبار یا آلودگی در محل اتصال است. این حباب‌ها به عنوان نقاط ضعف عمل کرده و می‌توانند منجر به کاهش دوام لوله شوند.
- ترک در جوش (Cracking): این عیب معمولاً به دلیل سرد شدن سریع جوش، وجود تنش‌های داخلی یا ضربه به اتصال در حین خنک‌کاری ایجاد می‌شود.
راه اصلی برای جلوگیری از این مشکلات، پایبندی دقیق به اصول اولیه است. آماده‌سازی کامل سطح، استفاده از تجهیزات استاندارد و رعایت زمان‌بندی صحیح فرآیند، کلید ایجاد یک جوش بدون نقص است.
کنترل کیفیت و استانداردهای جهانی و ملی
برای اطمینان از کیفیت و یکپارچگی جوش‌های پلی اتیلن، انجام آزمون‌های کنترل کیفیت ضروری است. این آزمون‌ها به دو دسته کلی تقسیم می‌شوند:
- بازرسی‌های چشمی و غیرمخرب: بازرسی ظاهری، ساده‌ترین و اولین گام در کنترل کیفیت است. در جوش لب به لب، بررسی شکل و اندازه بید جوش (برآمدگی ناشی از فرآیند) می‌تواند نشانگر یک جوش موفق باشد. در جوش الکتروفیوژن نیز، بالا آمدن نشانگرهای جوش روی کوپلر، صحت فرآیند را تأیید می‌کند.
- آزمون‌های مخرب: برای تأیید دقیق‌تر استحکام جوش، از آزمون‌های مخرب استفاده می‌شود که منجر به از بین رفتن نمونه می‌گردند. این آزمون‌ها شامل تست کشش (برای بررسی استحکام) و تست فشار هیدرواستاتیک (برای بررسی مقاومت در برابر فشار و نشت) است.
استانداردهای مرجع: برای تضمین کیفیت، پروژه‌ها باید بر اساس استانداردهای معتبر جهانی و ملی اجرا شوند. این استانداردها راهنماهای دقیقی برای فرآیندهای جوشکاری، تجهیزات و کنترل کیفیت ارائه می‌دهند:
- استاندارد ملی INSO 18648: این استاندارد، راهنمای کاملی برای جوش لب به لب لوله‌ها و اتصالات پلی اتیلن در ایران است.
- استاندارد بین‌المللی ISO 21307: رویه‌های اتصال جوش لب به لب برای لوله‌ها و اتصالات پلی اتیلن را تعیین می‌کند.
- استاندارد آلمانی DVS 2207: یک مرجع فنی بین‌المللی برای جوشکاری پلاستیک‌هاست.
نتیجه‌گیری
در این مقاله، به بررسی جامع آشنایی با روش‌های جوشکاری لوله پلی اتیلن پرداختیم. انتخاب روش مناسب، از جوش لب به لب اقتصادی و قدرتمند گرفته تا جوش الکتروفیوژن دقیق و ایمن، به عواملی چون نوع پروژه، قطر لوله‌ها، و اولویت‌های ایمنی و هزینه بستگی دارد. هر دو روش، در صورت اجرای صحیح، پیوندهای قوی و ماندگاری ایجاد می‌کنند که می‌توانند برای دهه‌ها دوام بیاورند.
مهم‌ترین نکته این است که کیفیت نهایی جوش، نه تنها به تکنیک مورد استفاده، بلکه به شدت به دقت در جزئیات، آماده‌سازی صحیح، استفاده از تجهیزات استاندارد و مهارت جوشکار وابسته است. یک زیرساخت پایدار، از یک پیوند قوی آغاز می‌شود و این پیوند، نتیجه مستقیم دانش فنی و رعایت دقیق اصول کار است. برای تضمین طول عمر و عملکرد بی‌نقص سیستم‌های لوله‌کشی، توصیه می‌شود همواره از تجهیزات باکیفیت استفاده کرده و فرآیند جوشکاری را به دست افراد آموزش‌دیده و متخصص بسپارید. این اطلاعات به شما کمک می‌کند تا با آشنایی با روش‌های جوشکاری لوله پلی اتیلن، تصمیمی آگاهانه بگیرید.
