در دنیای گسترده تأسیسات و خطوط انتقال، انتخاب لوله مناسب یکی از حساسترین تصمیمات مهندسی است. لوله اسپیرال (Spiral Pipe) که به دلیل ظاهر مارپیچ خود به این نام شناخته میشود، یکی از ستونهای اصلی در صنایع نفت، گاز، آب و سازههای عظیم محسوب میشود. این لولههای فولادی که با تکنیک خاص نورد و جوشکاری تولید میشوند، ترکیبی از استحکام، انعطاف و صرفه اقتصادی را ارائه میدهند. اگر قصد تأمین این محصول را دارید، شناخت دقیق ابعاد، ضخامت، استانداردها و روشهای کنترل کیفیت آن برای یک خرید موفق ضروری است. در این مقاله، تمام آنچه باید درباره لوله اسپیرال بدانید را به زبانی ساده اما فنی بررسی خواهیم کرد.
لوله اسپیرال چیست و فرآیند تولید آن چگونه است؟
لوله اسپیرال در دسته لولههای درزدار قرار میگیرد، اما تفاوت آن با لولههای درز مستقیم در روش شکلدهی ورق است. آشنایی با روشهای تولید لوله اسپیرال کمک می کند تا ویژگی های آن را بهتر درک کنید. در تولید این لوله، ورق فولادی (کویل) به جای اینکه به صورت طولی خم شود، به صورت مارپیچ و زاویهدار لوله میشود. این تکنیک هوشمندانه باعث میشود تا بتوان لولههایی با قطرهای بسیار بزرگ را از ورقهایی با عرض محدود تولید کرد. این لولهها معمولاً در سایزهای ۵ تا ۱۲۰ اینچ و با ضخامت بدنه ۵ تا ۲۵ میلیمتر به بازار عرضه میشوند.
فرآیند تولید این محصول به دو روش کلی تک مرحلهای و دو مرحلهای انجام میشود. در روش تک مرحلهای، ورقها پس از صاف شدن توسط غلطکها، به شکل مارپیچ درمیآیند و بلافاصله لبههای آنها هم از داخل و هم از بیرون با تکنیک جوشکاری زیرپودری (SAW) به هم متصل میشوند. اگرچه این روش اتصالی بسیار محکم ایجاد میکند، اما سرعت تولید در آن پایینتر است. در مقابل، روش دو مرحلهای که برای پروژههای بزرگ و حساستر کاربرد دارد، فرآیند شکلدهی و جوشکاری نهایی را از هم تفکیک میکند. ابتدا یک جوش اولیه سریع (معمولاً با روش GMAW) انجام میشود و سپس چندین دستگاه جوش زیرپودری به صورت همزمان عملیات جوش نهایی و مستحکم را انجام میدهند که این امر سرعت و دقت تولید را به شدت افزایش میدهد.

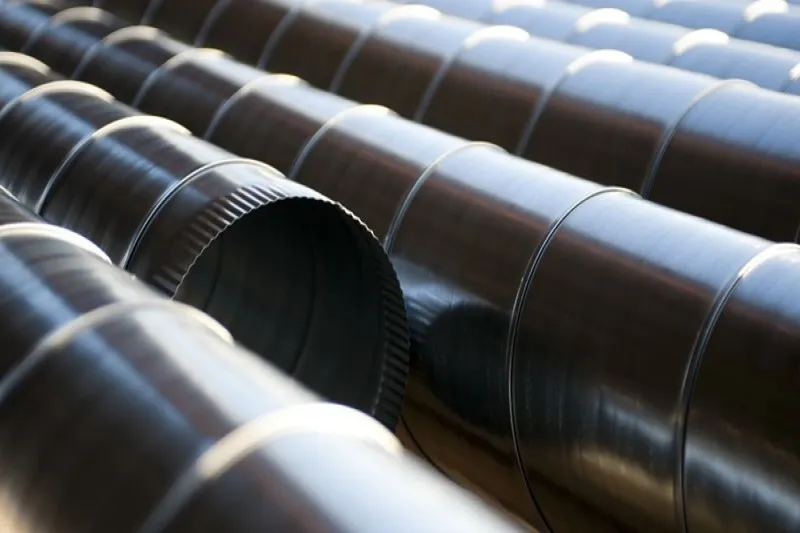

چرا لوله اسپیرال انتخابی خوب است؟
استفاده از لولههای اسپیرال در صنایع مختلف، دلایل فنی و اقتصادی محکمی دارد. نخستین مزیت، مقاومت بالای مکانیکی آن است. به دلیل زاویهدار بودن درز جوش نسبت به محور اصلی لوله، اگر فشاری فراتر از حد مجاز به لوله وارد شود و باعث ترکیدگی گردد، این ترک معمولاً در راستای جوش حرکت نمیکند و آسیب کمتری به ساختار کلی لوله وارد میشود. این ویژگی، ایمنی لوله را در برابر فشارهای ناگهانی سیال و گاز به شدت بالا میبرد.
علاوه بر این، لولههای اسپیرال قابلیت تولید در قطرهای بسیار بزرگ (حتی تا ۳۰۰۰ میلیمتر) را دارند که برای خطوط انتقال آب و فاضلاب شهری ایدهآل است. انعطافپذیری در تولید طولهای سفارشی و هزینه تولید کمتر نسبت به لولههای درز مستقیم (به دلیل استفاده از کویل به جای شیت ورق)، از دیگر مزایای رقابتی این محصول است. سطح داخلی این لولهها نیز به گونهای است که نشت هوا را به حداقل رسانده و راندمان جریان سیال را افزایش میدهد.
استانداردهای بینالمللی و تضمین کیفیت
در خرید لوله اسپیرال، تطابق با استانداردها خط قرمز مهندسان است. استاندارد API 5L یکی از مهمترین مراجع برای خطوط انتقال نفت و گاز است که تمرکز ویژهای بر مقاومت لوله در فشار و دماهای بالا دارد. برای پروژههای آبرسانی و فاضلاب، استاندارد AWWA C200 مرجع اصلی است که علاوه بر کیفیت ساخت، بر پوششهای ضد زنگ و محافظتی لوله تأکید دارد. همچنین استانداردهای ASTM A53 و ISO 3183 مشخصات دقیق فنی نظیر ضخامت، کیفیت جوش و تحمل تنش در شرایط سخت محیطی را تعیین میکنند.
سطوح بازرسی فنی؛ چگونه از کیفیت مطمئن شویم؟
کیفیت لوله اسپیرال معمولاً در سه سطح بازرسی میشود تا از سلامت محصول اطمینان کامل حاصل گردد. در سطح یک، بازرسی حین تولید انجام میشود؛ یعنی از لحظه ورود مواد اولیه تا جوشکاری و تستهای غیرمخرب، تمام مراحل تحت نظارت دقیق بازرس قرار دارد. در سطح دو، بازرسی به صورت موردی و در مراحل خاصی از تولید صورت میگیرد. اما در سطح سه که رایجترین نوع برای خریداران نهایی است، بازرسی پس از تولید و در انبار انجام میشود. در این مرحله، بازرس با بررسی ظاهری، چک کردن ابعاد و مهمتر از همه، بررسی کتابچه نهایی یا فاینال بوک (شامل سرتیفیکیتها و نتایج تستهای هیدرواستاتیک و رادیوگرافی)، کیفیت لوله را تأیید میکند.
تفاوت مهم درز جوش اسپیرال و مستقیم در تنش پسماند
یک نکته بسیار مهم که معمولاً در متون عمومی کمتر به آن پرداخته میشود، بحث توزیع تنش است. در لولههای درز مستقیم، درز جوش دقیقاً در راستای بیشترین تنش حلقوی (Hoop Stress) ناشی از فشار داخلی قرار دارد. این موضوع لوله را در برابر فشار سیال آسیبپذیرتر میکند. اما در لوله اسپیرال، درز جوش با زاویهای (معمولاً ۳۰ تا ۴۵ درجه) نسبت به محور لوله قرار میگیرد. این هندسه باعث میشود تنش وارد شده به ناحیه جوش، حدود ۲۰ تا ۳۰ درصد کمتر از لولههای درز مستقیم باشد. این ویژگی فنی دقیقاً دلیلی است که لولههای اسپیرال برای خطوط انتقال گاز پرفشار که ایمنی در آنها حیاتی است، گزینهای بسیار قابل اعتماد محسوب میشوند. بنابراین اگر پروژه شما دارای فشارهای نوسانی یا ضربههای قوچ است، لوله اسپیرال رفتار مکانیکی بهتری از خود نشان خواهد داد.

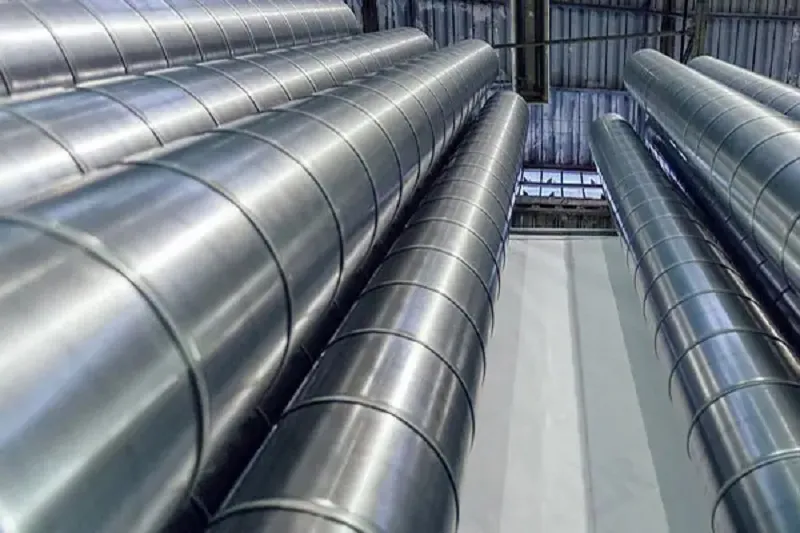

عوامل مؤثر بر قیمت و محاسبه وزن
قیمت نهایی لوله اسپیرال متأثر از وزن، نوع ورق ST37, ST52 و … ، ضخامت و نوسانات بازار آهن و ارز است. برای برآورد هزینه حمل و قیمت کالا، محاسبه وزن دقیق لوله ضروری است. فرمول محاسبه وزن لوله اسپیرال به شرح زیر است:
وزن (kg)=(قطر خارجی−ضخامت)×ضخامت×3.14×طول×7.85
توجه: در این فرمول، قطر و ضخامت باید بر حسب میلیمتر و طول بر حسب متر وارد شود و نتیجه نهایی بر ۱۰۰۰ تقسیم گردد تا وزن بر حسب کیلوگرم به دست آید.
راهنمای نگهداری و انبارداری پس از خرید
پس از تحویل بار، نحوه نگهداری لولهها تأثیر مستقیمی بر عمر مفید آنها دارد. لولهها باید در سطحی تراز و خشک نگهداری شوند و ترجیحاً با زمین تماس مستقیم نداشته باشند (استفاده از تراورس چوبی توصیه میشود). استفاده از پوششهای برزنتی یا پلاستیکی برای محافظت در برابر باران و نور مستقیم خورشید، به خصوص برای لولههایی که پوشش قیری یا پلیمری دارند، الزامی است. همچنین در هنگام جابجایی باید از تسمههای برزنتی به جای زنجیر فلزی استفاده شود تا بدنه لوله و پوشش آن دچار خراش و آسیب (Dent) نشود.
جمعبندی
لوله اسپیرال با ترکیب مقاومت مکانیکی عالی و قیمت مناسب، راهحلی کارآمد برای طیف وسیعی از پروژههاست. بازار ایران با حضور تولیدکنندگان معتبری همچون لوله سازی کالوپ، اسپیرال اصفهان، صفا و شرکتهای مستقر در جنوب کشور، از نظر تأمین این کالا غنی است. برای یک خرید موفق، ابتدا مشخصات فنی پروژه خود را دقیق تعیین کنید، سپس با استعلام قیمت از مراجع معتبر و بررسی سرتیفیکیتهای فنی، اقدام به سفارش نمایید. فراموش نکنید که کیفیت جوش و رعایت استاندارد، ضامن سرمایه و ایمنی پروژه شماست.
