در قلب سیستم‌های لوله‌کشی صنعتی، جایی که سیالات تحت فشار و دمای بالا جریان دارند، لوله‌های مانیسمان به عنوان ستون‌های اصلی استحکام و اطمینان ایستاده‌اند. اما این استحکام تنها زمانی به طور کامل محقق می‌شود که اتصالات این لوله‌ها با جوشکاری‌ای حرفه‌ای و دقیق انجام شود. یک جوش ضعیف می‌تواند مانند پاشنه آشیل یک سازه عظیم عمل کند و خسارات جبران‌ناپذیری به بار آورد؛ از نشتی‌های کوچک گرفته تا حوادث بزرگ در پالایشگاه‌ها و خطوط انتقال نفت و گاز. جوشکاری در این سیستم‌ها نه تنها یک فرآیند فنی، بلکه یک هنر و علم است که نیازمند شناخت دقیق روش‌ها، ابزارها و الزامات ایمنی است. با توجه به تنوع روش‌های جوشکاری موجود، از تکنیک‌های سنتی مانند جوشکاری قوس الکتریکی تا فناوری‌های پیشرفته مانند جوشکاری لیزری، انتخاب روش مناسب می‌تواند تفاوت میان موفقیت و شکست یک پروژه باشد. هدف این مقاله، ارائه راهنمایی جامع برای درک انواع روش جوشکاری لوله مانیسمان، بررسی ویژگی‌ها و کاربردهای هر روش و ارائه اطلاعات لازم برای انجام جوشکاری صحیح و ایمن است.
لوله مانیسمان چیست و چرا جوشکاری آن مهم است؟
لوله مانیسمان، نوعی لوله فولادی بدون درز است که از شمش‌های فولادی با کیفیت بالا و از طریق فرآیند نورد گرم یا سرد تولید می‌شود. این ویژگی بدون درز بودن، آن را از لوله‌های درزدار متمایز می‌کند و به دلیل ساختار یکپارچه‌اش، مقاومت فوق‌العاده‌ای در برابر فشار و دما ارائه می‌دهد. استحکام و دوام زیاد این لوله‌ها، همراه با قابلیت استفاده در کاربردهای حساس مانند صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها، آن را به گزینه‌ای ایده‌آل تبدیل کرده است.
جوشکاری در اتصالات لوله مانیسمان از اهمیت بسزایی برخوردار است، زیرا اتصال محکم و بدون نشتی را تضمین می‌کند. این فرآیند، یکپارچگی ساختاری لوله را حفظ کرده و امکان انتقال موثر سیالات در شرایط سخت را فراهم می‌سازد. بدون جوشکاری مناسب، حتی بهترین لوله‌ها نیز نمی‌توانند عملکرد مورد انتظار را ارائه دهند و خطراتی مانند نشتی، کاهش فشار یا حتی انفجار را به همراه خواهند داشت. به همین دلیل، شناخت انواع روش جوشکاری لوله مانیسمان و انتخاب صحیح آن‌ها بر اساس نیازهای پروژه، امری ضروری است.

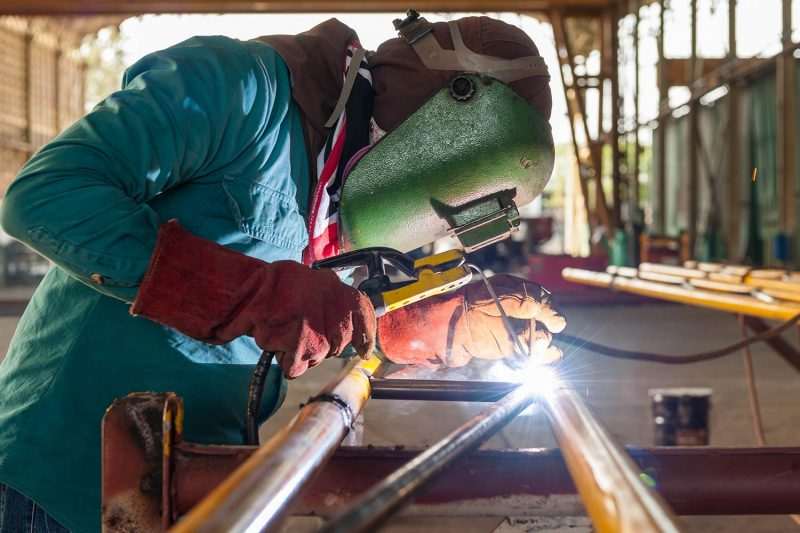

انواع روش جوشکاری لوله مانیسمان
تنوع روش جوشکاری لوله مانیسمان، امکان انتخاب بهترین تکنیک را برای هر پروژه فراهم می‌کند. توجه به تفاوت لوله مانیسمان و گالوانیزه و همچنین روش های موجود جوشکاری می تواند یکی از ملاک های مهم انتخاب لوله برای پروژه های حساس باشد. در ادامه، به بررسی مهم‌ترین این روش‌ها پرداخته می‌شود:
جوشکاری قوس الکتریکی با پوشش (SMAW یا Stick Welding)
روش جوشکاری لوله مانیسمان قوس الکتریکی با استفاده از الکترودهای پوششی انجام می‌شود که با ایجاد قوس الکتریکی، فلزات را ذوب و به هم متصل می‌کند. سادگی و قابل حمل بودن تجهیزات آن، این تکنیک را برای جوشکاری در فضای باز و تعمیرات مناسب ساخته است. با این حال، سرعت پایین، نیاز به مهارت بالا و تولید دود و سرباره زیاد، از چالش‌های آن به شمار می‌رود. این روش بیشتر برای جوشکاری لوله‌های ضخیم در شرایطی که دسترسی محدود است، کاربرد دارد.
جوشکاری قوس الکتریکی با گاز محافظ (GMAW یا MIG/MAG Welding)
در این تکنیک، از یک سیم جوش مداوم و گاز محافظ برای جلوگیری از اکسیداسیون استفاده می‌شود. سرعت بالا و کیفیت خوب جوش، آن را برای جوشکاری اتوماتیک و تولید انبوه ایده‌آل می‌کند. با این حال، نیاز به گاز محافظ و حساسیت به باد، استفاده از آن را در برخی شرایط محدود می‌سازد. این روش اغلب برای جوشکاری لوله‌های با ضخامت متوسط مانند لوله مانیسمان رده 40 به کار می‌رود.
جوشکاری قوس الکتریکی تنگستن با گاز محافظ (GTAW یا TIG Welding)
این روش با استفاده از یک الکترود تنگستن غیرمصرفی و گاز محافظ، جوشی با کیفیت بسیار بالا و ظاهری تمیز ایجاد می‌کند. کنترل دقیق فرآیند، آن را برای جوشکاری لوله‌های نازک و آلیاژهای خاص مناسب کرده است. اما سرعت پایین و نیاز به مهارت بسیار بالا، از محدودیت‌های اصلی آن است. این تکنیک در جوشکاری‌های حساس مانند صنایع هوافضا و پتروشیمی کاربرد گسترده‌ای دارد.
جوشکاری زیر پودری (SAW)
یک روش جوشکاری لوله مانیسمان روش جوشکاری زیر پودری است. در جوشکاری زیر پودری، از یک پودر فلزی برای محافظت از قوس جوش استفاده می‌شود که منجر به سرعت بسیار بالا و کیفیت عالی جوش می‌گردد. این روش برای جوشکاری اتوماتیک لوله‌های ضخیم و خطوط انتقال نفت و گاز بسیار مناسب است. با این حال، محدودیت در موقعیت جوشکاری و نیاز به تجهیزات سنگین، استفاده از آن را به پروژه‌های خاص محدود می‌کند.
جوشکاری ERW (جوشکاری مقاومتی الکتریکی)
این تکنیک با عبور جریان الکتریکی از لبه‌های لوله، گرمای لازم برای اتصال را تولید می‌کند. سرعت بالا و هزینه کم، از ویژگی‌های بارز آن است، اما کیفیت جوش ممکن است نسبت به روش‌های دیگر پایین‌تر باشد. این روش بیشتر برای تولید لوله‌های درزدار با ضخامت کم تا متوسط استفاده می‌شود.
جوشکاری لیزری
جوشکاری لیزری با بهره‌گیری از پرتو لیزر، اتصالی دقیق و با کیفیت بالا ایجاد می‌کند. این روش در صنایع پیشرفته مانند خودروسازی و هوافضا کاربرد دارد، اما هزینه بالا و نیاز به تجهیزات تخصصی، استفاده از این روش جوشکاری لوله مانیسمان را محدود کرده است.
جوشکاری اصطکاکی اغتشاشی
این تکنیک با ایجاد اصطکاک و گرما، فلزات را به هم متصل می‌کند. مناسب بودن برای آلیاژهای سبک و کیفیت خوب جوش، از مزایای آن است، اما نیاز به تجهیزات خاص و مهارت بالا، از محدودیت‌های آن به شمار می‌رود. این روش در صنایع هوافضا و کاربردهای خاص استفاده می‌شود.
مقایسه روش‌های جوشکاری لوله مانیسمان
برای انتخاب روش جوشکاری لوله مانیسمان مناسب، مقایسه ویژگی‌های هر تکنیک ضروری است. جدول زیر، روش‌های مختلف را از جنبه‌های گوناگون بررسی می‌کند:
| روش جوشکاری | کیفیت جوش | سرعت جوشکاری | هزینه | مهارت مورد نیاز | محدودیت‌ها | کاربردها |
| SMAW | متوسط | پایین | کم | بالا | دود و سرباره | لوله‌های ضخیم، تعمیرات |
| GMAW | خوب | بالا | متوسط | متوسط | نیاز به گاز محافظ | تولید انبوه، ضخامت متوسط |
| GTAW | عالی | پایین | بالا | بسیار بالا | سرعت پایین | جوشکاری حساس، آلیاژها |
| SAW | عالی | بسیار بالا | بالا | متوسط | تجهیزات سنگین | خطوط لوله، ضخامت زیاد |
| ERW | متوسط | بالا | کم | کم | کیفیت متوسط | لوله‌های درزدار |
| جوشکاری لیزری | عالی | متوسط | بسیار بالا | بالا | هزینه بالا | صنایع پیشرفته |
| جوشکاری اصطکاکی | خوب | متوسط | بالا | بالا | تجهیزات خاص | آلیاژهای سبک |

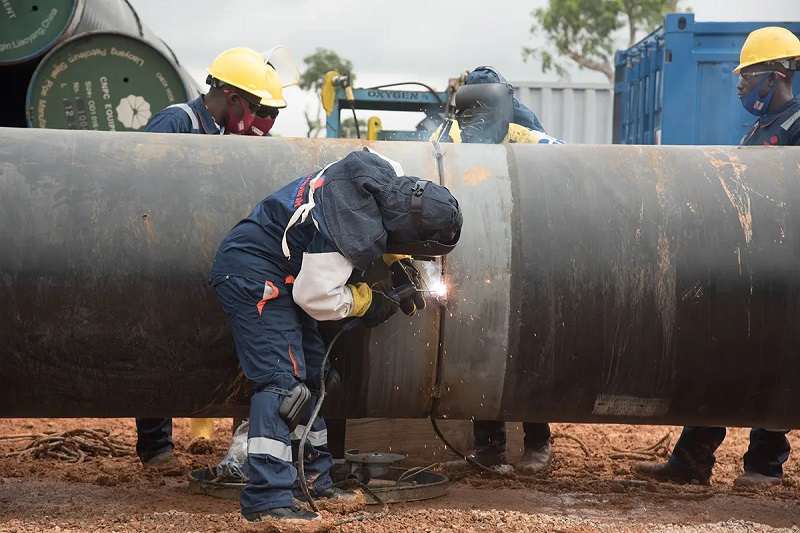

آماده‌سازی لوله مانیسمان برای جوشکاری
آماده‌سازی صحیح لوله مانیسمان پیش از جوشکاری، پایه و اساس یک اتصال با کیفیت است. این فرآیند شامل برش و پخ زنی دقیق لبه‌های لوله برای ایجاد سطح مناسب اتصال است. تمیزکاری سطح لوله‌ها نیز از اهمیت بالایی برخوردار است تا هرگونه آلودگی، زنگ‌زدگی یا روغن حذف شود. همراستایی و تثبیت لوله‌ها باید با دقت انجام شود تا از جابجایی در حین جوشکاری جلوگیری گردد. در برخی موارد، مانند جوشکاری لوله‌های ضخیم یا در دمای پایین، پیش گرمایش لوله‌ها برای کاهش احتمال ترک‌خوردگی ضروری است.
نکات ایمنی در جوشکاری لوله مانیسمان
جوشکاری فرآیندی پرخطر است و رعایت نکات ایمنی برای حفاظت از جوشکار و محیط کار الزامی است. استفاده از تجهیزات حفاظت فردی مانند ماسک جوشکاری، دستکش مقاوم در برابر حرارت، لباس کار مناسب، کفش ایمنی و محافظ گوش، از اصول اولیه ایمنی محسوب می‌شود. تهویه مناسب محل جوشکاری نیز برای جلوگیری از استنشاق دود و گازهای سمی حیاتی است. همچنین، باید با دور کردن مواد قابل اشتعال و داشتن تجهیزات اطفاء حریق، از آتش‌سوزی پیشگیری کرد و با استفاده از دستگاه‌های جوش ایمن، خطر برق گرفتگی را به حداقل رساند.
