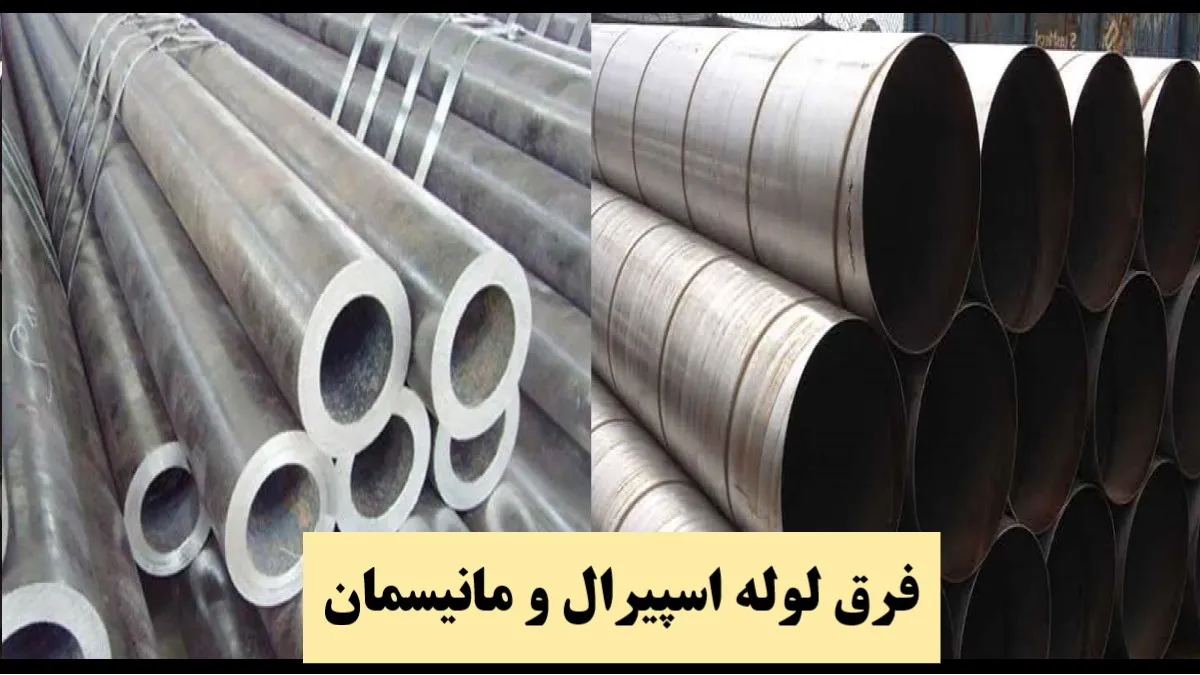

زمانی که صحبت از خرید و انتخاب لوله فولادی میشود، دو نام لوله مانیسمان و لوله اسپیرال بیش از سایرین به گوش میخورد. اگرچه هر دو از آلیاژهای فولاد ساخته میشوند و ظاهری فلزی و سخت دارند، اما تفاوتهای بنیادین در روش تولید، ساختار فیزیکی و مقاومت مکانیکی آنها باعث شده تا هر کدام کاربرد منحصربهفردی داشته باشند. انتخاب اشتباه میان این دو هزینههای پروژه را هدر میدهد و میتواند خطرات ایمنی جبرانناپذیری در سیستمهای تحت فشار ایجاد کند. در این مقاله تخصصی، قصد داریم با نگاهی فنی و دقیق به بررسی فرق لوله اسپیرال و مانیسمان بپردازیم.

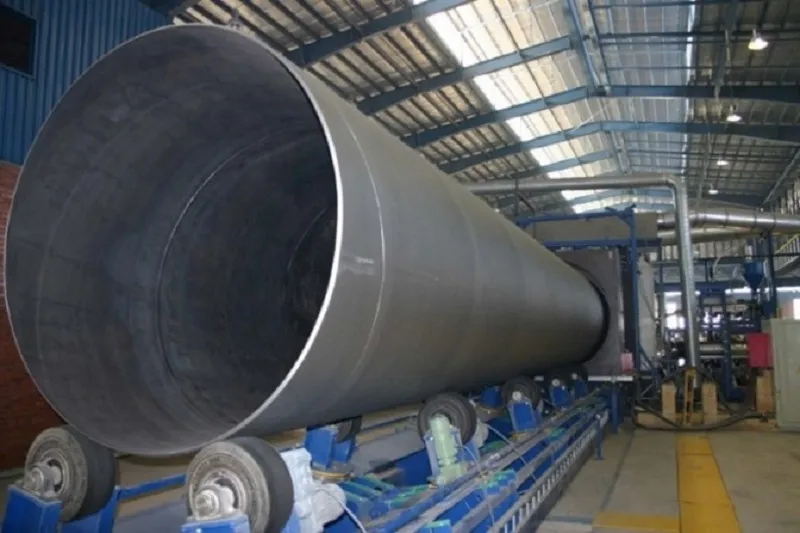

لوله اسپیرال چیست؟
لولههای اسپیرال که در بازار به لولههای درزجوش مارپیچی نیز شناخته میشوند، از اوایل دهه ۱۹۶۰ میلادی به عنوان یک جایگزین اقتصادی برای لولههای درزدار مستقیم وارد صنعت شدند. فرآیند تولید این لولهها بسیار جالب توجه است؛ ورقهای فولادی با ضخامتهای مشخص، طی فرآیند نورد گرم به صورت مارپیچ لوله میشوند و لبههای آنها با دقت بالا به یکدیگر جوش داده میشود.
آنچه لولههای اسپیرال را محبوب کرده است، قابلیت تولید آنها در قطرهای بسیار بزرگ (از ۸ تا ۱۲۰ اینچ) است که تولید آن با روشهای دیگر بسیار دشوار یا پرهزینه خواهد بود. با وجود پر کاربرد بودن لولههای درزدار معمولی تقاضا برای لولههای اسپیرال به دلیل استحکام قابل قبول ناشی از کیفیت بالای جوش و توانایی تحمل فشارهای داخلی در حال افزایش است. این لولهها با داشتن سطح داخلی صاف و یکنواخت، خواص هیدرولیکی بسیار خوبی دارند که باعث کاهش اصطکاک سیال، افت فشار کمتر و در نهایت افزایش راندمان سیستم انتقال میشود.
علاوه بر این، ساختار مارپیچی این لولهها یک مزیت فنی مهم ایجاد میکند. در صورت بروز ترک خوردگی در بدنه لوله، ساختار اسپیرال مانع از گسترش سریع و خطی ترک میشود که این موضوع ایمنی نسبی بالاتری نسبت به لولههای درز مستقیم ایجاد میکند. فرآیند تولید منعطف این محصول اجازه میدهد تا با یک عرض ورق ثابت، لولههایی با قطرهای مختلف تولید شود که این امر مستقیماً بر کاهش هزینههای تولید و قیمت نهایی تاثیر میگذارد.

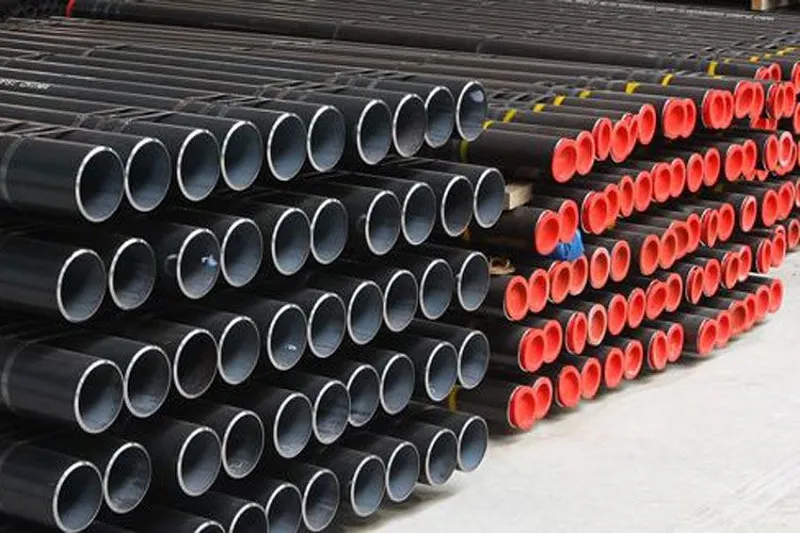

لوله مانیسمان چیست؟
در طرف دیگر، لولههای مانیسمان یا همان لولههای بدون درز قرار دارند که نماد استحکام و یکپارچگی در صنعت لوله و اتصالات هستند. تولید این لولهها برخلاف مدلهای اسپیرال، بدون هیچگونه عملیات جوشکاری انجام میشود. در این روش، شمشهای فولادی استوانهای شکل تا دمای بسیار بالا حرارت میبینند و سپس طی عملیات سنبهکاری چرخشی و نورد، سوراخ شده و کشیده میشوند تا به شکل لوله درآیند.
مهمترین ویژگی و در واقع برگ برنده لوله مانیسمان، بدنه کاملاً یکپارچه و همگن آن است. نبودن درز جوش در طول لوله باعث میشود که این محصولات بتوانند تا ۲۰ درصد فشار بیشتری را نسبت به باکیفیتترین لولههای درزدار همسایز خود تحمل کنند. این همگنی ساختاری تنها مربوط به فشار نیست، بلکه مقاومت لوله را در برابر خوردگی شیمیایی و زنگزدگی نیز به شدت افزایش میدهد، زیرا معمولاً ناحیه جوش (HAZ) در لولهها اولین نقطهای است که دچار آسیب میشود و لوله مانیسمان فاقد این نقطه ضعف است. عدم نیاز به تستهای پیچیده جوشکاری و اطمینان از ساختار یکنواخت، مانیسمان را به گزینهای بیرقیب برای صنایع حساس و پرخطر تبدیل کرده است.
بررسی تخصصی تفاوت لوله اسپیرال و مانیسمان
هر دو محصول وظیفه انتقال سیالات را بر عهده دارند، اما شناخت دقیق فرق لوله مانیسمان و اسپیرال در چهار بخش اصلی قابل بررسی است:
1. تفاوت در روش تولید و تکنولوژی
بزرگترین تفاوت در خط تولید نهفته است. لوله مانیسمان حاصل سوراخ کردن یک شمش توپر فولادی است (مانند نی که از یک تکه خمیر یکپارچه ساخته شود)، در حالی که لوله اسپیرال حاصل لوله کردن و جوش دادن یک ورق فولادی است (مانند لوله دستمال کاغذی که درز دارد). این تفاوت در تولید باعث میشود که لولههای مانیسمان هیچگونه تنش پسماند ناشی از جوشکاری را نداشته باشند، در حالی که در لولههای اسپیرال، کیفیت نهایی به شدت وابسته به تکنولوژی جوش و مهارت تولیدکننده است.
2. مقاومت در برابر فشار و دما
وقتی صحبت از فشارهای کاری بسیار بالا یا دماهای بحرانی میشود، لوله مانیسمان برنده قطعی است. به دلیل یکپارچگی ساختار، این لولهها در برابر تنشهای مکانیکی، ضربه و فشارهای ناگهانی مقاومت بسیار بالاتری دارند. لولههای اسپیرال اگرچه با پیشرفت تکنولوژی جوشکاری استحکام خوبی پیدا کردهاند، اما همچنان در فشارهای بسیار بالا نسبت به مانیسمان محدودیت دارند. معمولاً برای خطوطی که نیاز به ایمنی صددرصدی دارند، ریسک استفاده از لوله درزدار پذیرفته نمیشود.
3. محدودیت در ابعاد و سایز
در این بخش، کفه ترازو به نفع لوله اسپیرال سنگینی میکند. تولید لوله مانیسمان در قطرهای بسیار بزرگ (مثلاً بالای ۲۴ یا ۳۰ اینچ) نیازمند تکنولوژیهای بسیار گرانقیمت و پیچیده است و معمولاً محدودیت سایز دارد. اما لولههای اسپیرال به راحتی و با هزینهای بسیار کمتر میتوانند در قطرهای غولپیکر برای خطوط انتقال آب سراسری تولید شوند. همچنین تولید لوله اسپیرال با طولهای نامحدود و سفارشی امکانپذیرتر از مانیسمان است.
4. تفاوت در قیمت و صرفه اقتصادی
یکی از فاکتورهای تعیینکننده برای کارفرمایان، بودجه پروژه است. فرآیند تولید لوله مانیسمان زمانبر، انرژیبر و پیچیده است که باعث میشود قیمت نهایی این محصول به مراتب گرانتر از لولههای اسپیرال باشد. در مقابل، قیمت لوله اسپیرال به دلیل سرعت تولید بالا، تجهیزات سادهتر و استفاده از ورق فولادی، گزینهای کاملاً مقرونبهصرفه محسوب میشود.

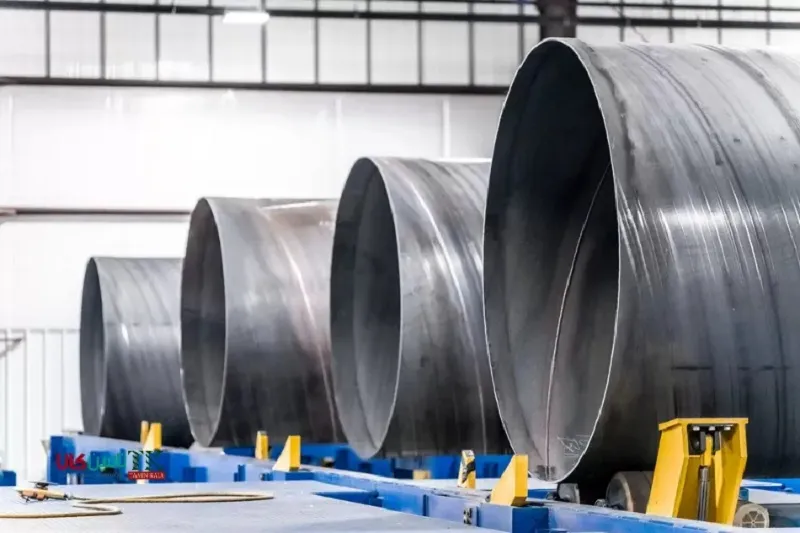

کدام لوله برای پروژه من مناسب است؟
با توجه به تفاوتهای ذکر شده، انتخاب نهایی باید بر اساس نیاز پروژه انجام شود:
کاربردهای لوله مانیسمان
این لولهها برای شرایط سخت طراحی شدهاند. اگر در پروژه خود با خطوط انتقال نفت و گاز پرفشار، سیستمهای هیدرولیک، مبدلهای حرارتی، دیگهای بخار، صنایع پتروشیمی و پالایشگاهی و یا لولهکشی گاز توکار ساختمانی سروکار دارید، انتخاب صحیح و استاندارد لوله مانیسمان (بدون درز) است. در این موارد، هزینه بالاتر لوله در برابر امنیت و طول عمر سیستم توجیه اقتصادی دارد.
کاربردهای لوله اسپیرال
این لولهها پادشاه انتقال حجم بالا هستند. اگر پروژهای شامل خطوط انتقال آب شهری و روستایی، شبکههای فاضلاب، سیستمهای آبیاری کشاورزی در مقیاس بزرگ، پایههای اسکله و پلسازی، یا انتقال باد و گرد و غبار در سیستمهای تهویه صنعتی دارید، لوله اسپیرال بهترین انتخاب است. در این پروژهها معمولاً فشار سیال در حد متعارف است اما قطر لوله و مسافت خط انتقال زیاد است، بنابراین استفاده از لوله اسپیرال هزینهها را به شدت کاهش میدهد.
استانداردها را بشناسید
برای اطمینان از کیفیت خرید، باید بدانید که این لولهها تحت چه استانداردهایی تولید میشوند. معمولاً لولههای مانیسمان معتبر در بازار ایران بر اساس استانداردهای API 5L (برای صنایع نفت و گاز) و ASTM A106 یا ASTM A53 (برای مصارف عمومی و حرارتی) تولید و تست میشوند. لولههای اسپیرال نیز اغلب از استاندارد AWWA C200 (برای آب و فاضلاب) یا استانداردهای مشابه نفت و گاز پیروی میکنند. هنگام خرید حتماً گواهی تست هیدرواستاتیک و آنالیز متریال را از فروشنده درخواست کنید تا از انطباق لوله با نیاز فنی خود مطمئن شوید.
جمعبندی
در نهایت، پاسخ به سوال فرق لوله مانیسمان و اسپیرال چیست؟ در توازن میان فشار کاری و هزینه خلاصه میشود. لوله مانیسمان یعنی حداکثر اطمینان و فشار پذیری با هزینه بیشتر، و لوله اسپیرال یعنی بهترین راندمان اقتصادی برای سایزهای بزرگ و فشارهای متوسط. با درک صحیح این تفاوتها و مشورت با کارشناسان متخصص، میتوانید خریدی خوب داشته باشید که سالها بدون دردسر برای سیستم تاسیساتی شما کار کند.
