انتخاب شیرآلات صنعتی مناسب، یک تصمیم مهم و حیاتی در طراحی و اجرای هر سیستم لوله‌کشی محسوب می‌شود. این انتخاب هم بر عملکرد بهینه سیستم تأثیر می‌گذارد و هم می‌تواند در بلندمدت هزینه‌های نگهداری، تعمیرات و حتی ایمنی پروژه را به طور چشمگیری تحت تأثیر قرار دهد. شیر کشویی چدنی یا گیت ولو (Gate Valve) به دلیل ساختار ساده، مقاومت بالا و کارایی مشخص در قطع و وصل کامل جریان، یکی از پرکاربردترین انواع شیرها در صنایع مختلف است.
این شیرها عملکردی شبیه به یک دروازه دارند که با حرکت عمودی، مسیر عبور سیال را به طور کامل باز یا بسته می‌کنند. با این حال، زمانی که به جزئیات فنی و کاربردها وارد می‌شویم، متوجه می‌شویم که این شیرها به دو دسته اصلی زبانه لاستیکی و زبانه فلزی تقسیم می‌شوند که هر کدام ویژگی‌ها و قابلیت‌های منحصربه‌فردی دارند. شناخت دقیق این تفاوت‌ها برای مهندسان، پیمانکاران و خریداران ضروری است تا بتوانند بر اساس نیازهای پروژه، بهترین گزینه را انتخاب کنند. این مقاله با هدف بررسی عمیق و تخصصی این دو مدل، به شما کمک می‌کند تا درک کاملی از مکانیزم عملکرد، مزایا، معایب و کاربردهای هر یک پیدا کنید.

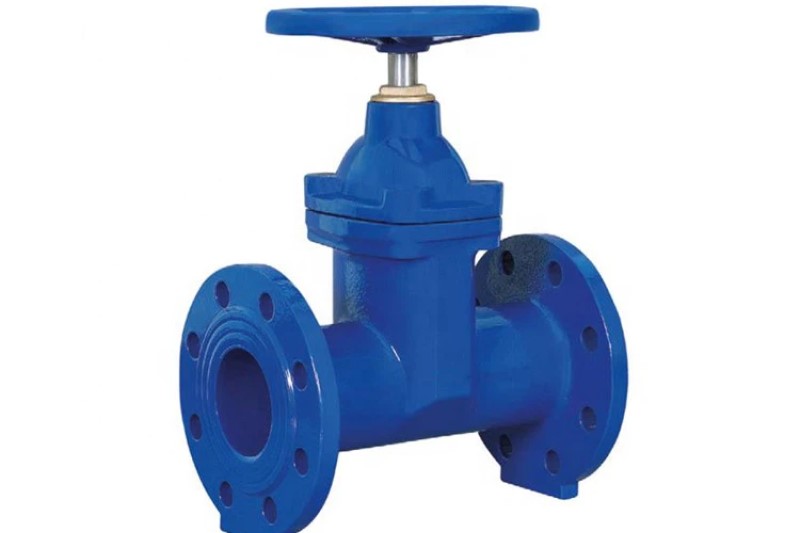

شیر کشویی چدنی چیست؟
شیر کشویی یک وسیله مکانیکی است که برای قطع و وصل کامل جریان سیالات در خطوط لوله به کار می‌رود. مکانیزم عملکرد آن به گونه‌ای است که یک دیسک یا زبانه (Gate) به صورت عمود بر مسیر جریان، بالا و پایین حرکت می‌کند. هنگامی که شیر کاملاً باز است، زبانه به طور کامل از مسیر جریان کنار رفته و سیال بدون هیچ مانعی عبور می‌کند. این ویژگی باعث می‌شود که افت فشار در شیرهای کشویی در حالت باز، تقریباً صفر باشد و این شیرها برای خطوط انتقال با طول زیاد و دبی بالا ایده‌آل هستند.
در حالت بسته، زبانه به طور کامل روی نشیمنگاه (Seat) قرار گرفته و مسیر جریان را مسدود می‌کند. نکته‌ای که باید به آن توجه داشت، محدودیت حیاتی این شیرها در استفاده از آن‌ها برای تنظیم یا کنترل جریان (Throttling) است. این شیرها صرفاً برای عملکرد صفر و یک یا به اصطلاح کاملاً باز یا کاملاً بسته طراحی شده‌اند. باز گذاشتن شیر در حالت نیمه‌باز، می‌تواند منجر به آسیب‌های جدی و کاهش شدید طول عمر آن شود. این پدیده به این دلیل رخ می‌دهد که در وضعیت نیمه‌باز، سرعت سیال در فضای محدود میان زبانه و نشیمنگاه به شدت افزایش می‌یابد. این افزایش سرعت، باعث بروز پدیده کاویتاسیون (تشکیل و ترکیدن حباب‌های بخار) و سایش شدید سطح زبانه و نشیمنگاه می‌شود. در نتیجه، سطح آب‌بندی شیر فرسوده شده و به مرور زمان نشتی ایجاد می‌شود. بنابراین، عدم استفاده از این شیرها برای تنظیم جریان، یک اصل مهندسی برای حفظ سلامت و افزایش راندمان سیستم است.
اجزای اصلی یک شیر کشویی
- بدنه (Body): قسمت اصلی و ثابت شیر که به لوله‌ها متصل می‌شود. بدنه شیرهای کشویی چدنی معمولاً از چدن داکتیل یا چدن خاکستری ساخته می‌شود.
- زبانه (Gate or Disk): قطعه متحرکی که با حرکت عمودی خود، جریان را قطع یا وصل می‌کند.
- ساقه (Stem): میله‌ای که زبانه را به عملگر شیر (مثل فلکه) متصل کرده و نیروی چرخشی فلکه را به حرکت خطی زبانه تبدیل می‌کند.
- فلکه (Handwheel): دستگیره‌ای که برای باز و بسته کردن دستی شیر استفاده می‌شود.
- نشیمنگاه (Seat): سطوحی در داخل بدنه شیر که زبانه روی آن‌ها قرار می‌گیرد تا آب‌بندی کامل انجام شود.
از مزایای عمومی شیرهای کشویی می‌توان به افت فشار بسیار ناچیز در حالت باز، دوام بالا و قابلیت نصب از هر دو جهت اشاره کرد.

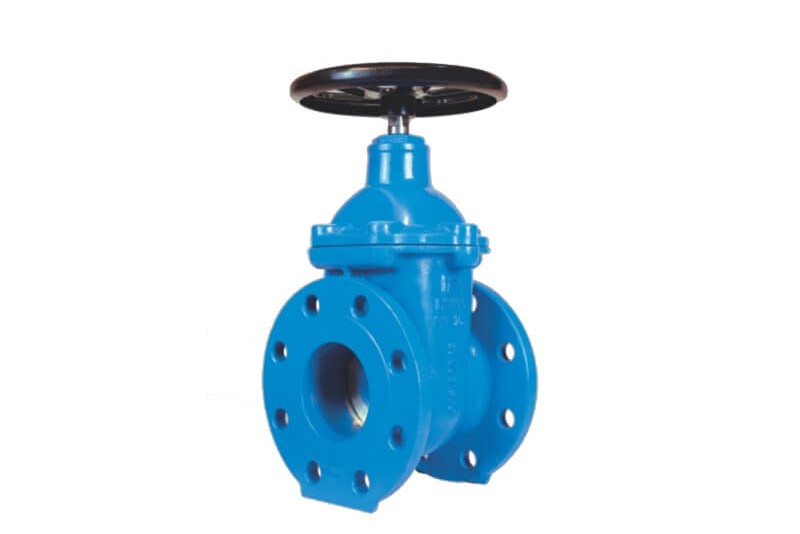

شیر کشویی چدنی زبانه لاستیکی
شیر کشویی چدنی زبانه لاستیکی (Resilient-Seated Gate Valve) یک نوآوری نسبتاً جدید در مقایسه با شیرهای زبانه فلزی قدیمی‌تر است. در این مدل، هسته زبانه که معمولاً از چدن داکتیل ساخته شده، با یک لایه الاستومری مقاوم (مانند EPDM یا NBR) به طور کامل پوشش داده می‌شود. مکانیزم آب‌بندی این شیرها بر پایه فشرده شدن این روکش لاستیکی روی نشیمنگاه داخلی بدنه است. این طراحی باعث می‌شود که با اعمال حداقل گشتاور بر روی فلکه، یک آب‌بندی کامل و بی‌نقص حاصل شود که از نشتی‌های احتمالی جلوگیری می‌کند.
مزایا و ویژگی‌ها
- آب‌بندی بی‌نقص: مهم‌ترین مزیت این شیرها، آب‌بندی صددرصد آن‌ها است. با توجه به خاصیت ارتجاعی لاستیک، زبانه به خوبی در جای خود فشرده می‌شود و نشتی را به حداقل می‌رساند.
- مقاومت در برابر خوردگی: پوشش لاستیکی، از هسته فلزی زبانه در برابر خوردگی محافظت می‌کند و این شیرها را برای استفاده در سیالات خورنده (مثل فاضلاب) مناسب‌تر می‌سازد.
- گشتاور کمتر: به دلیل خاصیت الاستیک زبانه، نیروی کمتری برای باز و بسته کردن کامل شیر نیاز است که کار با آن را ساده‌تر می‌کند.
- نصب آسان: این شیرها اغلب دارای اتصال فلنجی هستند و نصب آن‌ها در خطوط لوله به سادگی انجام می‌شود.
کاربردها و محدودیت‌ها
کاربردهای اصلی شیرهای زبانه لاستیکی شامل سیستم‌های آبرسانی شهری، آب آشامیدنی، فاضلاب، تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ و آبیاری است. این شیرها برای سیالاتی که حاوی ذرات جامد و ساینده نیستند و دمای آن‌ها از حدود ۸۰ درجه سانتی‌گراد فراتر نمی‌رود، بسیار مناسب هستند. با این حال، استفاده از آن‌ها در سیستم‌های با دمای بسیار بالا یا سیالات حاوی رسوبات، توصیه نمی‌شود؛ زیرا ذرات ساینده می‌توانند به روکش لاستیکی آسیب وارد کرده و خاصیت آب‌بندی آن را از بین ببرند.
این شیرها بر اساس استانداردهای معتبر جهانی مانند DIN 3352-Part 4 و DIN EN 12266-1 طراحی و تست می‌شوند. برای آشنایی بیشتر با این شیرآلات و سایر نمونه‌های صنعتی، می‌توانید به صفحه خرید شیر چدنی صنعتی در وب سایت انرژی سازان مراجعه کنید.
شیر کشویی چدنی زبانه فلزی
در شیر کشویی زبانه فلزی (Metal-Seated Gate Valve)، زبانه و نشیمنگاه هر دو از فلز ساخته شده‌اند. جنس این قطعات معمولاً از چدن، برنز، یا در موارد خاص از استیل است. مکانیزم آب‌بندی در این شیرها بر پایه تماس مستقیم “فلز به فلز” است که به دو سطح فلزی نیاز دارد تا با فشار به یکدیگر فشرده شوند و جریان را مسدود کنند. این نوع طراحی، شیر زبانه فلزی را برای شرایط عملیاتی سخت و صنعتی بسیار مناسب می‌سازد.
مزایا و ویژگی‌ها
- مقاومت بالا در برابر دما و فشار: به دلیل ماهیت سخت و مقاوم فلز، این شیرها قادر به تحمل دماها و فشارهای بسیار بالا هستند. برخی از مدل‌های زبانه فلزی می‌توانند تا دمای ۱۵۰ درجه سانتی‌گراد نیز کار کنند.
- دوام و عمر طولانی: مقاومت ذاتی فلز در برابر سایش و فرسایش، باعث می‌شود که این شیرها عمر مفید بسیار طولانی‌تری داشته باشند.
- مقاومت در برابر رسوب و ذرات جامد: برخلاف شیرهای زبانه لاستیکی، این شیرها به دلیل سختی سطح فلز، در برابر سیالاتی که حاوی ذرات ساینده، گل‌ولای یا رسوبات هستند، مقاومت بسیار بیشتری از خود نشان می‌دهند.
- قابلیت تعمیر: در صورت فرسایش، نشیمنگاه‌ها و دیسک شیر زبانه فلزی اغلب قابل تعمیر و تعویض هستند که این امر به افزایش عمر مفید شیر کمک می‌کند.
کاربردها و محدودیت‌ها
کاربردهای اصلی شیرهای زبانه فلزی در صنایع سنگین مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، و تصفیه‌خانه‌های فاضلاب با سیالات حاوی ذرات جامد است. این شیرها برای شرایطی که دمای سیال بالاست یا نیاز به دوام حداکثری در برابر سایش وجود دارد، انتخاب اول محسوب می‌شوند. با این وجود، این شیرها نیز محدودیت‌هایی دارند. آب‌بندی فلز به فلز ممکن است صددرصد کامل نباشد و احتمال نشتی جزئی وجود دارد. همچنین، برای بسته شدن کامل شیر به گشتاور بیشتری نیاز است و این شیرها معمولاً سنگین‌تر هستند. برای آشنایی با سایر شیرآلات صنعتی، می‌توانید به بررسی انواع شیر یکطرفه چدنی نیز بپردازید.
تفاوت شیر کشویی چدنی، مدل زبانه لاستیکی و زبانه فلزی
انتخاب بین شیر زبانه لاستیکی و زبانه فلزی، یک تصمیم مهندسی است که بر اساس مبادله بین دو ویژگی اصلی آب‌بندی کامل و دوام در شرایط سخت انجام می‌شود. شیر زبانه لاستیکی با تمرکز بر آب‌بندی مطلق و هزینه کمتر، برای کاربردهای معمول طراحی شده، در حالی که شیر زبانه فلزی با اولویت قرار دادن مقاومت در برابر دما، فشار و ذرات جامد، برای محیط‌های صنعتی سخت مناسب است.
جدول زیر تفاوت‌های کلیدی این دو مدل را به صورت خلاصه و کاربردی نشان می‌دهد:
| ویژگی | شیر زبانه لاستیکی | شیر زبانه فلزی |
| مکانیزم آب‌بندی | فلز با روکش لاستیک به فلز | فلز به فلز |
| کیفیت آب‌بندی | بی‌نقص، ۱۰۰٪ و بدون نشتی | بسیار خوب، اما احتمال نشتی جزئی |
| مقاومت به دما | محدود (معمولاً تا ۸۰ درجه سانتی‌گراد) | بالا (تا ۱۲۰ و حتی ۱۵۰ درجه سانتی‌گراد) |
| مقاومت به فشار | معمولاً تا PN16 | تا PN16 و بالاتر |
| مقاومت به رسوب | پایین (مستعد آسیب دیدگی) | بالا (مناسب برای سیالات ساینده) |
| گشتاور لازم | کمتر | بیشتر |
| قیمت | معمولاً پایین‌تر | معمولاً بالاتر |
بررسی دقیق‌تر قیمت‌ها نشان می‌دهد که به طور معمول، شیرهای زبانه فلزی به طور محسوسی گران‌تر از مدل‌های زبانه لاستیکی هستند. این تفاوت قیمت، یک هزینه اضافی بی‌دلیل نیست، بلکه بازتاب مستقیم قابلیت‌ها و دوام بالاتر شیر زبانه فلزی است. قیمت بالاتر نتیجه استفاده از مواد مقاوم‌تر، فرآیندهای ساخت دقیق‌تر و تحمل شرایط عملیاتی دشوار است. بنابراین، هنگام تصمیم‌گیری، نباید تنها به قیمت اولیه توجه کرد، بلکه باید ارزش طولانی‌مدت و قابلیت شیر را در محیط کاربری خود در نظر گرفت.
چگونه شیر کشویی مناسب را انتخاب کنیم؟
انتخاب شیر کشویی مناسب، نیازمند پاسخ به چند سوال کلیدی است که به شما کمک می‌کند تا نیازهای پروژه خود را به درستی شناسایی کنید:
- نوع سیال چیست؟ آیا سیال شما حاوی ذرات جامد، گل‌ولای یا رسوبات است؟ در این صورت، شیر زبانه فلزی انتخاب بهتری است. اگر سیال تمیز (مانند آب آشامیدنی) است، شیر زبانه لاستیکی می‌تواند با آب‌بندی عالی خود، کارآمدتر باشد.
- دما و فشار کاری چقدر است؟ برای سیالات با دمای بالاتر از ۸۰ درجه سانتی‌گراد یا فشارهای بسیار زیاد، شیر زبانه فلزی به دلیل مقاومت بالاتر خود، گزینه مطمئن‌تری است.
- آیا به آب‌بندی مطلق نیاز دارید؟ اگر پروژه شما به آب‌بندی کامل و بدون کوچک‌ترین نشتی حساس است، شیر زبانه لاستیکی به دلیل مکانیزم آب‌بندی بی‌نقص خود، برتری دارد.
علاوه بر این، در هنگام خرید و نصب، توجه به استانداردهای ساخت و نکات فنی زیر اهمیت فراوانی دارد:
- استانداردها و گواهی‌نامه‌ها: مطمئن شوید که شیر انتخابی شما بر اساس استانداردهای معتبر بین‌المللی مانند DIN 3352 (طراحی)، EN 558-1 (ابعاد فلنج تا فلنج) و DIN EN 12266-1 (تست هیدرواستاتیک) تولید شده است. این استانداردها تضمین‌کننده کیفیت، قابلیت اطمینان و تطابق ابعادی محصول با سایر تجهیزات هستند.
- نکات نصب: در هنگام نصب، شیر باید در وضعیت کاملاً بسته قرار داشته باشد تا از ورود اجسام خارجی به داخل آن جلوگیری شود. همچنین، فضای کافی برای بازرسی، تعمیر و نگهداری شیر باید در نظر گرفته شود.
- نکات نگهداری: برای افزایش طول عمر شیر، از استفاده از آن در حالت نیمه‌باز خودداری کنید. همچنین، در صورت وجود ناخالصی در سیال، نصب یک صافی (Strainer) پیش از شیر می‌تواند از آسیب دیدن زبانه و نشیمنگاه جلوگیری کند.
نتیجه‌گیری
شیر کشویی چدنی یک انتخاب پرکاربرد و مطمئن برای قطع و وصل جریان است، اما تفاوت اصلی و تعیین‌کننده در عملکرد آن، به جنس زبانه بازمی‌گردد. تفاوت شیر کشویی چدنی، مدل زبانه لاستیکی و زبانهفلزی در واقع، به نیازهای پروژه شما بستگی دارد. شیر کشویی زبانه لاستیکی برای سیستم‌های انتقال سیال تمیز و غیرخورنده، مانند شبکه‌های آب شهری و فاضلاب، با تاکید بر آب‌بندی بی‌نقص و هزینه مناسب، بهترین گزینه است. در مقابل، شیر کشویی زبانه فلزی با مقاومت و دوام فوق‌العاده خود در برابر دما، فشار و ذرات ساینده، برای کاربردهای صنعتی و محیط‌های سخت طراحی شده است.
تصمیم‌گیری نهایی باید بر اساس تحلیل دقیق ویژگی‌های سیال، شرایط عملیاتی پروژه و الزامات آب‌بندی انجام شود. این انتخاب هوشمندانه، عملکرد سیستم را بهینه می‌کند و به صورت مستقیم بر هزینه‌های بلندمدت و پایداری زیرساخت تأثیر می‌گذارد. برای اطمینان از انتخاب درست، توصیه می‌شود با کارشناسان و متخصصان فنی مشورت کنید تا با توجه به نیازهای خاص پروژه شما، بهترین شیر کشویی را پیشنهاد دهند.
