از یک موتورخانه ساده ساختمانی گرفته تا عظیم‌ترین پالایشگاه‌های نفت و گاز، شیرآلات صنعتی نقشی مهم در عملکرد بهینه، ایمنی و بهره‌وری سیستم‌ها بازی می‌کند. اما شیرهای صنعتی بسیار متنوع و گسترده هستند. شیر توپی، شیر کشویی، شیر سوزنی، شیر پروانه‌ای و … این اسامی برای بسیاری از پیمانکاران، مهندسان و حتی خریداران تجهیزات ساختمانی آشنا هستند، اما تفاوت دقیق آن‌ها در چیست؟ چگونه می‌توان از میان صدها مدل، جنس و اندازه، بهترین شیر را برای یک کاربرد خاص انتخاب کرد؟
در این راهنمای جامع انتخاب شیرهای صنعتی، ما شما را با دنیای شیرآلات صنعتی آشنا کرده و کمک می‌کنیم تا با دیدی باز و اطلاعات کافی، بهترین انتخاب را برای پروژه خود داشته باشید.

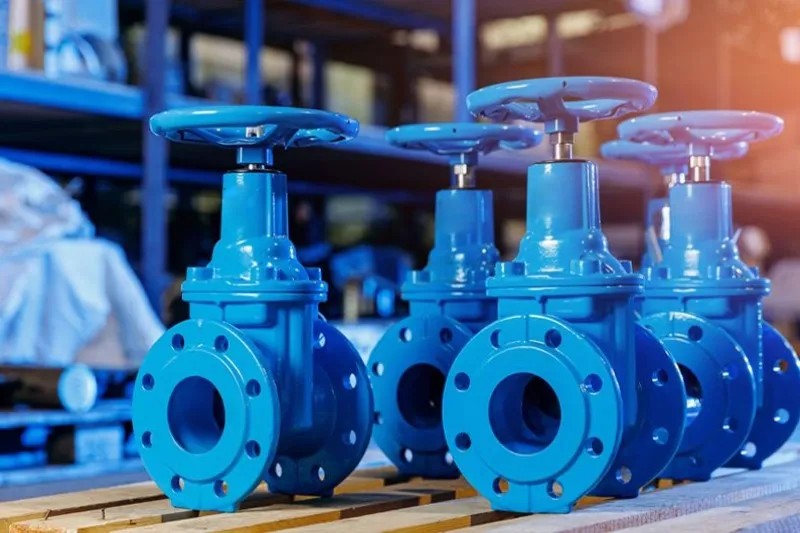

شیر صنعتی چیست و چرا تا این حد اهمیت دارد؟
شیر صنعتی ابزاری مکانیکی است که برای کنترل، تنظیم یا قطع و وصل کامل جریان سیالات در یک سیستم لوله‌کشی به کار می‌رود. یک شیر ایده‌آل باید بتواند بدون ایجاد افت فشار محسوس، جریان را از خود عبور دهد و در مواقع لزوم، مسیر را به طور کامل و بدون هیچ‌گونه نشتی مسدود کند.
کاربرد شیرها فقط به باز و بسته کردن مسیر محدود نمی‌شود. آن‌ها وظایف مهم دیگری نیز بر عهده دارند:
- تنظیم دبی جریان: کم و زیاد کردن حجم سیال عبوری
- جلوگیری از بازگشت جریان: اطمینان از حرکت سیال فقط در یک جهت
- تنظیم و تثبیت فشار: کنترل فشار سیستم در یک محدوده ایمن
- تغییر مسیر جریان: هدایت سیال به خطوط لوله مختلف
یک انتخاب اشتباه در نوع یا جنس شیر می‌تواند منجر به افت فشار، نشتی، خوردگی، کاهش راندمان و حتی حوادث خطرناک و پرهزینه شود. به همین دلیل شناخت انواع شیرآلات و ویژگی‌های آن‌ها برای هر پروژه‌ای ضروری است. به طور مثال، استفاده از شیرهای چدنی در صنایع نفت و گاز نیازمند بررسی دقیق استانداردها و کلاس‌های فشاری است.
تشریح اجزای اصلی یک شیر صنعتی
اگرچه ظاهر شیرها بسیار متفاوت است، اما اکثر آن‌ها از چند بخش کلیدی تشکیل شده‌اند:
- بدنه (Body) اسکلت اصلی شیر که سایر قطعات را در خود جای داده و به لوله‌ها متصل می‌شود.
- مجرابند (Obturator) قطعه متحرکی که مسیر جریان را باز یا مسدود می‌کند. این قطعه می‌تواند به شکل یک دیسک، توپ، دروازه یا سوزن باشد.
- نشیمن‌گاه (Seat) سطح داخلی بدنه که مجرابند برای آب‌بندی کامل روی آن می‌نشیند.
- ساقه (Stem) میله‌ای که نیروی اپراتور را به مجرابند منتقل می‌کند و باعث حرکت آن می‌شود.
- عملگر (Actuator) مکانیزمی که برای باز و بسته کردن شیر استفاده می‌شود. این عملگر می‌تواند یک فلکه دستی، یک اهرم، یا یک موتور الکتریکی یا پنوماتیکی (بادی) باشد.
- بونت (Bonnet) درپوشی که بر روی بدنه پیچ می‌شود و قطعات داخلی را محصور می‌کند.
معرفی پرکاربردترین انواع شیرآلات صنعتی
شیرهای صنعتی بر اساس نوع حرکت مجرابند و کاربردشان به دسته‌های مختلفی تقسیم می‌شوند. در ادامه با معروف‌ترین آن‌ها آشنا می‌شویم:
شیر کشویی یا دروازه‌ای (Gate Valve)
این شیرها برای قطع و وصل کامل (On/Off) جریان طراحی شده‌اند. مجرابند آن‌ها مانند یک دروازه به صورت عمودی بالا و پایین می‌رود و مسیر را باز یا بسته می‌کند.
- مزایا: در حالت کاملاً باز، هیچ مانعی سر راه جریان نیست و افت فشار بسیار ناچیز است.
- معایب: برای تنظیم جریان مناسب نیستند، زیرا جریان گردابی و لرزش ایجاد می‌کنند. سرعت باز و بسته شدن آن‌ها نیز پایین است.
- کاربردها: خطوط اصلی انتقال آب، نفت و گاز که نیاز به عملکرد کاملاً باز یا کاملاً بسته دارند. نمونه‌ای پیشرفته‌تر برای آب و فاضلاب، شیر کشویی چدنی زبانه لاستیکی است.
شیر توپی (Ball Valve)
یکی از محبوب‌ترین و پرکاربردترین شیرها که از یک کره (توپ) سوراخ‌دار به عنوان مجرابند استفاده می‌کند. با یک چرخش ۹۰ درجه‌ای اهرم، سوراخ در مسیر جریان قرار گرفته (شیر باز) یا مسیر را مسدود می‌کند (شیر بسته).
- مزایا: سرعت عملکرد بسیار بالا، آب‌بندی فوق‌العاده، افت فشار کم و ساختار جمع‌وجور.
- معایب: برای تنظیم دقیق جریان گزینه‌ی ایده‌آلی نیستند.
- کاربردها: صنایع نفت و گاز، پتروشیمی، سیستم‌های آب و فاضلاب، تاسیسات ساختمانی و تقریباً هر جایی که نیاز به قطع و وصل سریع و مطمئن جریان باشد.
شیر پروانه‌ای (Butterfly Valve)
این شیر نیز با یک چرخش ۹۰ درجه کار می‌کند و از یک دیسک دایره‌ای در مرکز بدنه برای کنترل جریان استفاده می‌کند. به دلیل ساختار ساده و وزن کم، در سایزهای بزرگ بسیار محبوب است.
- مزایا: وزن و قیمت کم (به‌خصوص در سایزهای بزرگ)، نصب آسان، سرعت عملکرد بالا.
- معایب: دیسک شیر همیشه در مسیر جریان قرار دارد و باعث مقداری افت فشار می‌شود. برای آب‌بندی کامل در فشارهای خیلی بالا، نیاز به مدل‌های خاص و گران‌تر دارند.
- کاربردها: سیستم‌های تهویه مطبوع (HVAC)، تصفیه‌خانه‌های آب و فاضلاب، صنایع غذایی و شیمیایی.
شیر کروی یا بشقابی (Globe Valve)
برخلاف شیر کشویی، این شیر برای تنظیم دقیق جریان (Throttling) طراحی شده است. مسیر جریان در این شیر مستقیم نیست و سیال با عبور از یک مسیر S شکل و از کنار مجرابند بشقابی‌شکل، کنترل می‌شود.
- مزایا: کنترل و تنظیم بسیار دقیق جریان.
- معایب: ایجاد افت فشار قابل توجه در سیستم به دلیل تغییر مسیر جریان.
- کاربردها: سیستم‌های بخار، کنترل دمای آب، خطوط نمونه‌گیری و هر جایی که نیاز به تنظیم دقیق دبی سیال باشد.
شیر یکطرفه یا خودکار (Check Valve)
این شیر به صورت اتوماتیک و تنها با فشار خود سیال کار می‌کند و اجازه می‌دهد جریان فقط در یک جهت حرکت کند. به محض قطع جریان یا ایجاد جریان معکوس، شیر به صورت خودکار بسته می‌شود.
- مزایا: عملکرد خودکار بدون نیاز به اپراتور، جلوگیری از پدیده ضربه قوچ و آسیب به پمپ‌ها و تجهیزات.
- معایب: به تنهایی قابلیت کنترل ندارند.
- کاربردها: خروجی پمپ‌ها، خطوط کمپرسور هوا، سیستم‌های بخار و هر جایی که باید از بازگشت سیال جلوگیری شود. برای سیستم‌های با فشار پایین، می‌توانید انواع شیر یکطرفه چدنی را بررسی کنید.
شیر سوزنی (Needle Valve)
نوعی شیر کروی با دقت بسیار بالاست که مجرابند آن به شکل یک سوزن مخروطی طراحی شده است. این طراحی امکان کنترل بسیار ظریف و دقیق جریان‌های کم را فراهم می‌کند.
- مزایا: دقیق‌ترین شیر برای تنظیم جریان.
- کاربردها: سیستم‌های ابزار دقیق، آزمایشگاه‌ها، پنل‌های گاز و کاربردهای حساس صنعتی.

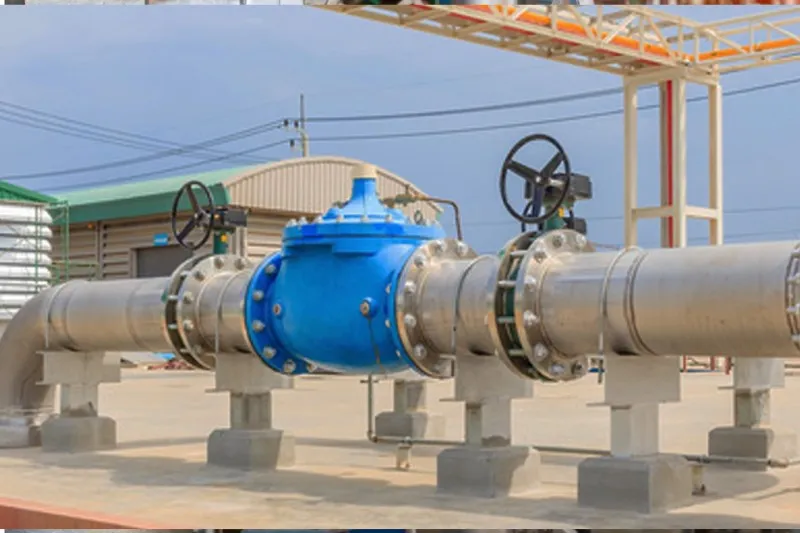

چگونه شیر صنعتی مناسب را انتخاب کنیم؟
برای یک انتخاب درست، باید به چند سوال اساسی پاسخ دهید: اینجاست که راهنمای جامع انتخاب شیرهای صنعتی اهمیت پیدا می‌کند.
1. نوع سیال چیست؟ (آب، گاز، بخار، مواد شیمیایی، سیال خورنده یا حاوی ذرات جامد)
این فاکتور جنس بدنه و قطعات داخلی شیر را تعیین می‌کند. برای آب معمولاً از چدن یا برنج، برای مواد خورنده از فولاد ضدزنگ (استنلس استیل) و برای سیالات خاص از آلیاژهای ویژه استفاده می‌شود.
2. دما و فشار کاری چقدر است؟
هر شیر دارای یک کلاس فشاری (Pressure Class) مشخص است (مانند کلاس 150، 300، 600). انتخاب شیری با کلاس فشاری پایین‌تر از نیاز سیستم، بسیار خطرناک است. جنس شیر نیز باید با دمای کاری سازگار باشد.
3. چه نوع عملکردی نیاز دارید؟ (قطع و وصل کامل یا تنظیم جریان)
همانطور که گفته شد، برای قطع و وصل، شیرهای توپی و کشویی بهترین گزینه‌اند، در حالی که برای تنظیم جریان باید به سراغ شیرهای کروی یا سوزنی رفت.
4. سایز لوله چقدر است؟ شیر باید دقیقاً متناسب با سایز خط لوله انتخاب شود.
5. نوع عملگر مورد نیاز چیست؟ (دستی یا اتوماتیک)
در مکان‌های صعب‌العبور یا سیستم‌های اتوماتیک، از شیرهایی با عملگر برقی یا پنوماتیکی استفاده می‌شود که هزینه بالاتری دارند.
استانداردها در شیرآلات صنعتی
کیفیت یک شیر صنعتی با انطباق آن با استانداردهای معتبر جهانی سنجیده می‌شود. این استانداردها مشخصات فنی، مواد، ابعاد، تست‌های فشار و بازرسی را تعریف می‌کنند. مهم‌ترین آن‌ها عبارتند از:
- API (American Petroleum Institute): استانداردهای ضروری برای صنایع نفت، گاز و پتروشیمی مانند API 600, API 6D
- ASME (American Society of Mechanical Engineers): تعیین کننده کلاس‌های فشاری و ابعاد.
- ASTM (American Society for Testing and Materials): مشخص‌کننده استاندارد مواد اولیه.
نتیجه‌گیری
انتخاب شیر صنعتی مناسب، ترکیبی از دانش فنی و شناخت دقیق نیازهای پروژه است. این قطعه کوچک اما مهم، می‌تواند تفاوت بین یک سیستم کارآمد و بادوام با یک سیستم پرهزینه و ناایمن را رقم بزند. به یاد داشته باشید که همیشه کیفیت، استاندارد و انتخاب یک تامین‌کننده معتبر را بر قیمت صرف اولویت دهید. در هر مرحله، از این راهنمای جامع انتخاب شیرهای صنعتی کمک بگیرید.
